STEINEL的高精度和耐用導向元件可普遍用于工具，機器，測量裝置和設備的構造。除了我們廣泛的標準指南元素之外，我們針對客戶的指南還確保以最佳的質量，最快的價格和最經濟的方式實施個性化的解決方案，以確保最高的質量和出色的使用壽命。

滿足各種需求的高質量標準

在我們廣泛的標準指南元素中，您將找到滿足每種要求的正確指南：

鍍青銅滑動導軌，含固體潤滑劑的低維護滑動導軌，鋁，黃銅或塑料制成的滾珠導軌以及鋁制成的滾柱導軌。

我們提供用于壓入的光滑導柱，帶有軸環，錐柄，頭部，潤滑槽或長度為30至560毫米，直徑為3至160毫米的凹槽的圓柱作為標準產品。

STEINEL的新功能：帶有粘合槽的導向襯套：

帶有膠槽的導向襯套通過過渡配合放置在工具板的安裝孔中，并通過無間隙配合獲得精確的位置和對準。它們通過凹槽中施加的粘合劑硬化而永久固定。

STEINEL 導向元件極為精確，額定載荷高達8,750 N / cm，對于滾子導向裝置具有極高的彈性。鍍青銅滑動導軌，最大滑動速度達800沖程。40 m /分鐘 滾珠導軌可確保最高的生產率。

所有STEINEL滾珠和滾子導軌均已預裝，完全沒有間隙。使用相同分類的精密鋼球或型材輥可確保最高的精度。由于其固定尺寸，滾珠保持架和滾子保持架可以在同一導向裝置中進行更換。

對于高力吸收，我們依靠高密度的承重球或滾子。
每一排球和滾子相互偏移，以實現均勻的力分布。

型號介紹：

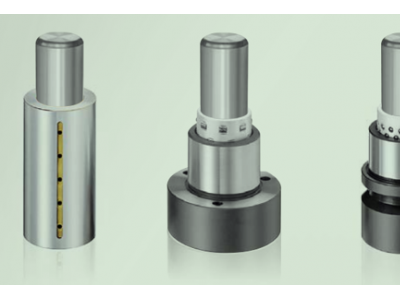

德國STEINEL導向元件 ST7412導向基準



STEINEL的高精度導向元件用于工具，設備和機器的構造。該

該范圍包括三種類型的滑動導軌（青銅鋼，帶固體潤滑劑和帶固體潤滑劑環）和

兩種類型的滾子導軌（滾子和滾珠導軌）。

品質特點

出色的工具壽命和高彈性，通過：

l 最高的零件精度

l 優異的表面質量

l 材料的最佳選擇

l 協調的熱處理工藝

l 完美契合

互換性得到保證：

l 借助統一的安裝孔ISO H6，每個都可以互相配合

l 符合標準DIN 9831 / ISO 9448的導向襯套

l 可以輕松地更改為另一種類型的管理。

德國STEINEL導向元件 ST7151球軸承保持架

STEINEL滾子導軌（滾子和滾珠導軌）由導柱，滾子或滾珠保持架組成和導向襯套配對無間隙。 保持架路徑是導軌行程的一半。

STEINEL滾子導軌的質量特征：

l 使用壽命長-保持架中裝有異型滾子或滾珠呈螺旋狀排列并填隙自如。

l 快速提升運動-由于摩擦力小，滾子或球可以是快速運動實現最高30 m / min。

l 由于存在大量的承重滾子或滾珠是均勻的力分布。

l 最高的管理準確性和互換性-它們成為最高精度的專業卷或球并使用相同的排序方式。

l 低維護

籠保持：

l 籠架完成后會抓住籠子從導向襯套中駛出。

l 對于其中導向柱的支柱框架附在上部

l 適用于所有滾柱和滾珠保持架

l 籠架的長度應為支架長度的一半。

l 如果需要，可以使籠子相應地縮短

限制套

限位套可防止籠子移動，將其滑過導柱并夾緊

德國STEINEL導向元件 ST7491滑動導軌

青銅鋼滑動導軌：

硬化的鋼套吸收橫向力，并防止導套變成壓力變形了。

青銅層電鍍在胎面上堅硬，極耐磨損，最高的表面質量

有一個良好的緊急運行性能，非常好的導熱能力，使摩擦熱迅速消散

內部潤滑系統，其中平行潤滑。通過縱向通道連接的橫向凹槽，確保與所有元件的距離均勻

潤滑點和防塵罩內飾根據導軌上的負載，潤滑系統適度供應高性能潤滑劑，并可以連接到中央潤滑系統。

應用

大行程，高行程的應用的理想選擇

橫向力且在容易弄臟的環境中，滑動速度高達20 m / min

帶固體潤滑劑的滑道和固體潤滑劑環：

l 導軌是自潤滑的，幾乎不需要維護。

l 固體潤滑劑顆粒接管襯套和立柱之間的潤滑功能。

l 固體潤滑劑形成牢固的附著力，連貫的潤滑膜并防止在導套和導柱之間磨損。

l 固體潤滑劑減少了維護間隔。

應用：

適用于大行程和大行程的應用低維護，滑動速度高達20 m / min
