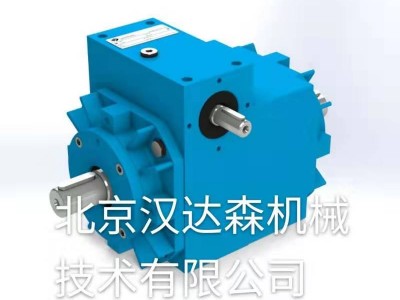

portant;">用料
材料 | 規范性 | 規格 | 適應癥 | |
---|---|---|---|---|
蟲 | 16鎳鉻4 | EN 10084:2008 | 滲碳合金鋼 | 經過表面硬化處理并在牙齒和刀柄上磨削 |
車輪磨損 | CuAl10Fe2-GM | EN 1982:2008 | 鋁青銅 | 冷成型 |
堅果 | CuAl10Fe2-GM | EN 1982:2008 | 鋁青銅 | 冷成型 |
螺紋主軸 | C45 | EN 10083-2:2006 | 碳素鋼 | Tr 40x7(ISO 2901:2016)-軋制或機加工 |
卡特 | GJL 250 | EN 1561:2011 | 灰鑄鐵 | 在6面完全加工 |
潤滑劑 | Unimec Mark CA | 鈣基潤滑脂 | 0,6公斤 |
一般特征
工作溫度[°C] | -10°C / 80°C |
---|---|
靜載荷(牽引或壓縮) | 80千牛 |
動載荷(牽引或壓縮) | 50千牛 |
最大輸入速度 | 1800轉 |
主變速箱重量 | 18公斤 |
梯形螺桿重量 | 9公斤/米 |
最大負載時的防旋轉扭矩 | 165牛頓米 |
最大容許靜態側向載荷 | 300牛 |
中心到中心直徑 | 70毫米 |
蝸桿上的最大徑向載荷 | 600牛頓 |
標準工作條件 | 25°C-servizio 10% |
具體特點
標稱比 | |||
---|---|---|---|
1/5 | 1/10 | 1/30 | |
實際比率 | 1/5 | 1/10 | 1/30 |
蠕蟲每轉翻譯 | 1,4毫米 | 0,7毫米 | 0.23毫米 |
效率 | 28% | 25% | 18% |
啟動效率 | 20% | 18% | 13% |
最大線速度 | 2520 | 1260 | 420 |
最大負載扭矩 | 40牛頓米 | 23牛頓米 | 11牛頓米 |
蝸桿最大扭矩 | 490牛頓米 | 128牛頓米 | 154牛頓米 |
空載扭矩 | 0.65牛米 | 0.45牛頓米 | 0.35牛米 |
歐拉定律(安全系數= 2;動態壓縮載荷)
極限載荷1(紅色)-2(藍色)-3(綠色)
C =載荷[kN]
L =梯形螺釘?shù)目傞L(zhǎng)度[mm]
功率曲線
品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。
VR =蝸桿轉速[rpm]
VL =主軸平移速度[mm / min]
P =要求的輸入功率[kW]
電機型號
施工形式
具體配件
該產品可用的附件如下所示
