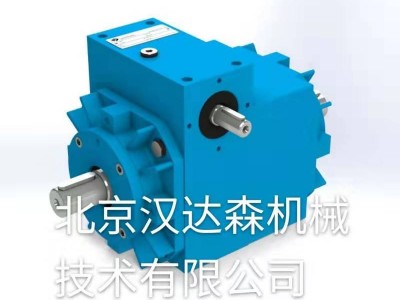

UNIMEC 意大利 不銹鋼梯形螺旋千斤頂 系列 尺寸306 XTPR型
unimec不銹鋼梯形螺旋千斤頂螺絲起子X系列的螺絲起子在所有結構型號中的尺寸分別為204、306、407。不銹鋼制成的部件包括外殼，襯套，蓋，馬達法蘭，主軸和所有端部配件。
唯一用非不銹鋼制成的組件是蝸桿。如果螺絲釘柄暴露在氧化劑中，則可以根據需要通過梯形螺絲起子章節最后介紹的Niploy處理來保護它們
不銹鋼梯形螺旋千斤頂
尺寸306
2.5噸-25 kN
型號XTPR
portant;">用料
| |
材料 |
規范性 |
規格 |
適應癥 |
| 蟲 |
16鎳鉻4 |
EN 10084：2008 |
滲碳合金鋼 |
經過表面硬化處理并在牙齒和刀柄上磨削 |
| 車輪磨損 |
CuAl10Fe2-GM |
EN 1982：2008 |
鋁青銅 |
冷成型 |
| 堅果 |
CuAl10Fe2-GM |
EN 1982：2008 |
鋁青銅 |
冷成型 |
| 螺紋主軸 |
X5 CrNiMo 17-12-2（AISI 316） |
EN 10088-1：2014 |
不銹鋼 |
Tr 30x6（ISO 2901：2016）切割 |
| 卡特 |
X5 CrNiMo 17-12-2（AISI 316） |
EN 10088-1：2014 |
不銹鋼 |
在6面完全加工 |
| 潤滑劑 |
Unimec Mark CA |
|
鈣基潤滑脂 |
0.3千克 |
一般特征
| 工作溫度[°C] |
-10°C / 80°C |
| 靜載荷（牽引或壓縮） |
40千牛 |
| 動載荷（牽引或壓縮） |
25千牛 |
| 最大輸入速度 |
1800轉 |
| 主變速箱重量 |
10公斤 |
| 梯形螺桿重量 |
5公斤/米 |
| 最大負載時的防旋轉扭矩 |
63牛頓米 |
| 最大容許靜態側向載荷 |
0 N |
| 中心到中心直徑 |
50毫米 |
| 蝸桿上的最大徑向載荷 |
450牛 |
| 標準工作條件 |
25°C-servizio 10％ |
具體特點
| |
標稱比 |
| |
1/5 |
1/10 |
1/30 |
| 實際比率 |
1 / 4,75 |
1 / 9,67 |
1/30 |
| 蠕蟲每轉翻譯 |
1,26毫米 |
0,62毫米 |
0.2毫米 |
| 效率 |
30％ |
26％ |
18％ |
| 啟動效率 |
21％ |
18％ |
13％ |
| 最大線速度 |
2160 |
1080 |
360 |
| 最大負載扭矩 |
16牛頓米 |
9.3牛米 |
4,4牛米 |
| 蝸桿最大扭矩 |
69牛米 |
154牛頓米 |
183牛頓米 |
| 空載扭矩 |
0,4牛米 |
0.3牛頓米 |
0,25牛米 |
歐拉定律（安全系數= 2；動態壓縮載荷）
極限載荷1（紅色）-2（藍色）-3（綠色）
C =載荷[kN]
L =梯形螺釘?shù)目傞L度[mm]
功率曲線
品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。
VR =蝸桿轉速[rpm]
VL =主軸平移速度[mm / min]
P =要求的輸入功率[kW]
電機型號
| |
國際電工委員會 |
蝸桿直徑 |
中心直徑 |
標稱功率（4極電機） |
 |
IEC 71 B5 |
14毫米 |
110毫米 |
0,55千瓦 |
| IEC 80 B5 / B14 |
19毫米 |
130毫米/ 80毫米 |
1,1千瓦 |
 |
IEC 90 B5 / B14 |
24毫米 |
130毫米/ 95毫米 |
1,9千瓦 |
| IEC 100-112 B5 / B14 |
28毫米 |
180毫米/ 110毫米 |
5千瓦 |
施工形式
形式B
形式D
格式S
格式MBD
形式醫學博士
形式MS
格式MBS
