warex valve DKZ 105VK專為安裝在容器或筒倉下而開發

王鵬飛 QQ：2287637057   手機：13001296910 電話：010-64714988-177 傳真：010-84786709-667 郵件：sales20@handelsen.cn

集裝箱翻蓋 DKZ 105

105系列蝶閥是一種緊密關閉的蝶閥，專為安裝在容器或筒倉下而開發。有兩種不同的基本型號可供選擇，一方面是輕巧廉價的星形版本（SK），另一方面是堅固的全法蘭設計（VK）。保證絕對密封性符合DIN EN 12266泄漏率A標準。外殼是一體式的，密封套可更換，也可作為固定硫化的特殊版本提供。蝶閥適用于固體和糊狀介質，但通常主要應用領域是散裝物料區域。可用溫度范圍：-40 °C 至 +200 °C。

warex valve DKZ 105VK特性

· 免維護設計，無需后續潤滑

· 具有高自承載能力的外殼

· 中央安裝、有利于流動設計的阻尼盤，帶有特殊的

· 軸連接，確保兩個流動方向的絕對密封性

· 可更換密封件

· 提供 In-Ex 版本，用于 0/20 區，包括型式檢驗

· 帶有橫向突出和附加密封條的密封件確保

· 法蘭之間的完美密封，無需額外的法蘭密封件

材質

外殼

硅鋁

翻蓋墊圈

鑄鋼、不銹鋼、涂層、研磨和拋光袖

口 丁腈橡膠、海帕隆、三元乙丙橡膠、FPM、硅膠等。 軸 + 插口

不銹鋼 1.4571 + 1.4057 + 1.4542

襯套

MS、聚四氟乙烯、青銅、聚醚內

露 O 型圈

丁腈橡膠、FPM

warex valve DKZ 105VK建設

1. 箱

2. 碟片

3. 袖

4. 浪

5. 擋圈

6. O型圈

7. 網格板

8. 球果

9. 油封

10. O型圈

11. 密封螺釘

12. 網格桿

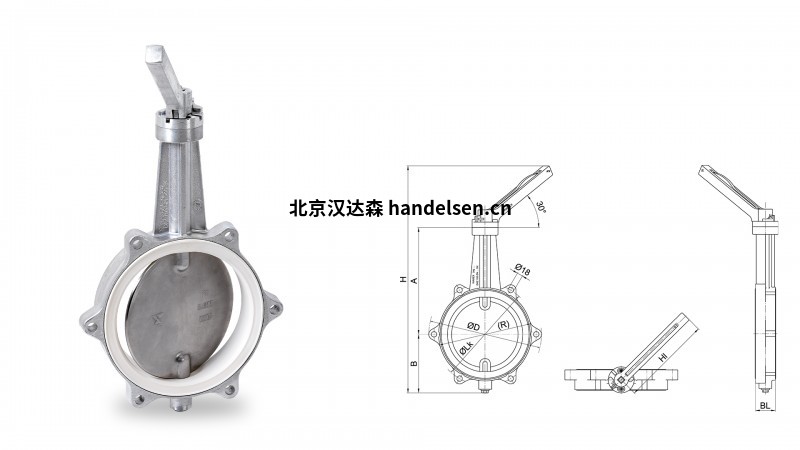

DKZ 105 系列集裝箱蝶閥，全法蘭設計，帶網格手柄。

DKZ 105系列集裝箱蝶閥，全法蘭設計，帶下螺栓鎖。

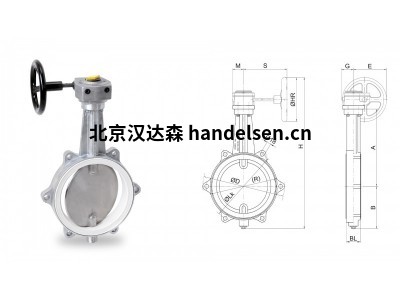

DKZ 105 VK系列集裝箱蝶閥采用全法蘭設計，帶手動齒輪。

· 公稱直徑范圍：DN 150 – DN 350

· 工作溫度：-40 °C 至 +200 °C*

· 壓差：高達 0.5 巴*

· 可互換袖口
