蝶閥 103 系列是符合 DIN EN 1092 標準的用于法蘭的緊密關閉中間法蘭閥。保證絕對密封性符合DIN EN 12266泄漏率A標準。外殼是一體式的，密封套牢固地硫化到接頭中。蝶閥適用于固體、液體和氣體介質，溫度范圍為 -40 至 +200 °C。 對于溫度高于 200 °C 的熱氣體，該系列可作為金屬密封版本的節流閥提供。

特性

· 免維護設計，無需后續潤滑

· 具有高自承載能力的外殼

· 中央安裝的流量友好型翻板盤，帶有特殊的

· 軸連接，確保兩個流動方向的絕對密封性

· 帶有橫向突出和附加密封條的密封件確保

· 法蘭之間的完美密封，無需額外的法蘭密封件

· 提供 -Ex- 版本，用于 0/20 區，包括型式檢驗

· 軸端和閥頭設計用于構建各種驅動選項，接口符合

· DIN/ISO 5211 標準

明細

外殼

硅鋁、鋼、不銹鋼 翻板盤

鑄鋼、不銹鋼、涂層、研磨和拋光

袖口丁腈橡膠、海帕隆、三元乙丙橡膠、FPM、硅膠等 軸 + 插口

不銹鋼 1.4571 + 1.4057 +

1.4542

插座

MS， 聚四氟乙烯， 青銅， 聚醚酮

O 形圈

丁腈橡膠、FPM

建設

1. 箱

2. 碟片

3. 袖

4. 浪

5. 擋圈

6. O型圈

7. 中間法蘭/燈籠

8. 球果

9. 油封

10. O型圈

11. 密封螺釘

12. 端板

規格

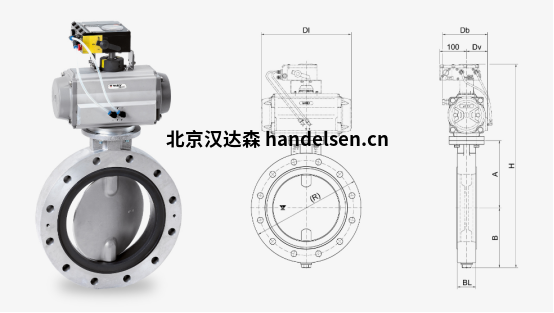

帶氣動旋轉執行器和定位器的蝶閥。

· 公稱直徑范圍：DN 50 – DN 1200

· 工作溫度：-40°C 至 +200°C*

· 壓差：高達 16 巴*

· 袖帶可更換或牢固硫化
