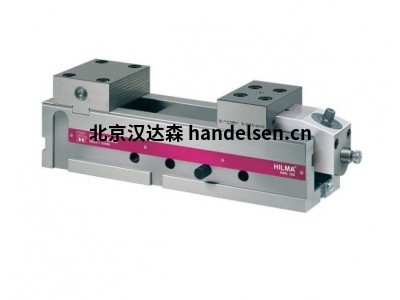

ROEMHELD WS1.3150機械/液壓操作數控機床立式虎鉗KNC

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

全液壓和液壓機械式虎鉗可提供高速加工所需的穩定夾緊力，大大降低操作人員的疲勞度。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。 瀏覽以下同心夾持和工件夾持虎鉗產品。

特點

可逆式階梯鉗口

機械液壓傳動

夾持邊緣和表面上的 20 H7 基準鍵槽用于垂直夾持應用

夾爪的夾持邊緣

縱向和橫向鍵槽 20 H7

通過插銷快速調整夾持范圍

精密線性導軌

通用于幾乎所有新的和現有的 ROEMHELD 附加卡爪，如標準卡爪、QIS 卡爪等。

概述

KNC 機械液壓機床副，用于工具制造、模具制造、夾具制造和生產。 機械液壓力傳輸和導軌螺桿集成在滑塊主體中，并完全封裝。使用曲柄手柄進行手動夾緊，操作簡單方便。6 級夾緊力選擇和角度驅動可作為可加裝的選件。鋼制底座具有最小變形，配備淬硬和磨削導軌，線性導軌幾乎沒有滑動，確保了最高精度。有以下 3 種鉗口寬度可供選擇：

最大夾緊力

KNC 100: 25 kN

KNC 125: 40 kN

KNC 160: 50 kN

該機器可滿足對夾緊質量的嚴格要求。機械液壓力傳遞和導螺桿

機械液壓力傳遞裝置和導螺桿集成在滑塊主體中，并完全密封。使用曲柄手柄進行手動夾緊，操作簡單方便。

手柄。6 級夾緊力選擇和角度驅動可作為可加裝的選件。鋼制底座

鋼制底座具有最小的變形，配備有淬硬和磨削過的導軌以及線性導軌，滑塊幾乎沒有間隙。

滑塊幾乎沒有間隙，確保了最高精度。

鋼制底座不易變形，固定卡爪的最佳固定方式以及較長的內部線性導軌確保了最高精度。

可以使用幾乎所有已知和現有的 EL/NC 夾爪以及范圍廣泛的

KNC 夾爪，實現了通用性。

由于力傳遞和導螺桿完全密封，因此可實現最高的加工安全性。

不會積存切屑。

滑塊的拆卸方便了夾持系統的簡單快速清潔。

從而減少了高成本停機時間。

由于采用了經過數十年驗證的插銷式快速調節裝置，因此可快速適應不同的夾緊范圍。

范圍，只需在曲柄手柄上花費最小的力氣即可實現。
