ROEMHELD WS5.4503MCP/ZB 系列數控機床5軸機械虎鉗柔性夾具位置靈活

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

這些機床虎鉗的全液壓和液壓機械版本可提供高速加工所需的穩定夾緊力，顯著減輕操作員的疲勞。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。

特點

獲得專利的滑爪式分段設計

提供兩種尺寸

鉗口提供浮動夾持點，可在鎖定前根據工件進行調整，防止變形

概述

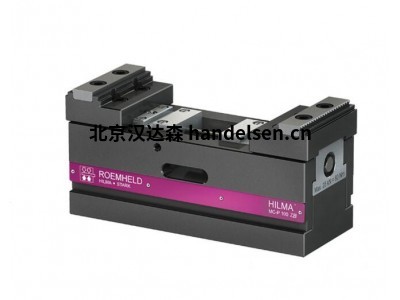

ZB 系列 MCP 虎鉗是同心位置柔性虎鉗，帶有兩個活動鉗口，可提供一個浮動夾持點，在鎖定前可根據工件進行調整，以防止變形。轉動夾緊主軸時，兩個夾緊滑塊首先同心接近工件。第一個夾鉗到達工件后，只有第二個夾鉗移動，直到兩個夾鉗都與工件接觸。只有這樣才能對工件施加夾緊力并固定夾緊位置。提供以下兩種尺寸，夾鉗寬度如下：

            60 毫米

          100 毫米

MCP 系列是我們高精度 MC 虎鉗系列的進一步完善。這些新型虎鉗結合了非常緊湊的全封閉設計和獲得專利的滑爪設計。由于調整主軸安裝在外殼上部，夾持過程中底座的變形減小到最低程度，從而使整個工件夾持系統具有很高的剛性。獲得專利的分段設計確保了高精度和高穩定性，將導向間隙降至幾乎為零。

應用實例

位置靈活的工件夾持系統 MC-P Z Balance 具有一個浮動夾持點（帶釋放鎖定）。夾緊主軸運轉后，兩個夾緊滑塊首先同心靠近工件。當?shù)谝粋€夾爪到達工件時，只移動第二個夾緊桿，直到兩個夾爪都與工件接觸。然后，使用扭矩扳手向工件施加所需的夾緊力。隨后，用鎖定主軸固定夾緊位置。夾緊點與工件位置的匹配可防止工件變形。
