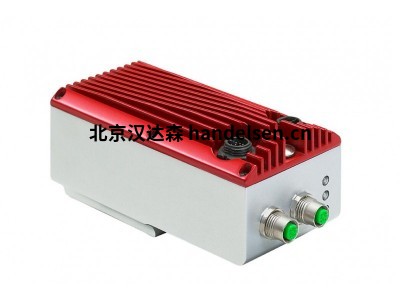

minimotor集成微型電機三相電機變頻器DR-BUS數字變頻器驅動器

現場總線

· 將 DR- BUS Nearby 連接到要驅動的電機上，注意連接方式

將附近的 DR-BUS 總線連接到設備上

· 就近連接 DR-BUS

· 將要驅動的電機參數寫入 P262、P263、P264 和 P265。這些參數的十六進制

這些參數的十六進制地址為 16#2106. 16#2107, 16#2108, 16#2109.

· 將地址 16#2105 的 P261 設置為 1。

· 檢查寄存器 16#3020，該寄存器跟蹤自動調整參數的狀態

0：自動調整關閉

1：自動調整工作

2：自動調整出錯

10：自動調整完成。

· 啟動電機，控制字值為 16#0F。

· 當寄存器 16#3020 為 10 時，禁用驅動裝置并將 P261 (16#2105) 設置為 0。

DR-BUS 設計用于與三相微型電機 AC -ACE -PA- PAE- MC - MCE - PC - PCE 電機系列集成，通過現場總線協議為電機速度控制提供緊湊的解決方案。

變頻器：230V 單相或 115V 單相電源 - 用于參數設置的 USB 端口 - 速度控制 V/F 或 FOC（無傳感器） - 支持的現場總線：EtherCAT、EthernetIP、Powerlink、Profinet - 可選制動管理 24V 10W - 可選 STO - IP 65

技術細節

電源電壓：230V 50/60Hz 2.8 Arms 單相，115V 50/60Hz 1.4 Arms 單相

電機控制算法：V/F、FOC

現場總線：EtherCAT、EthernetIP、Powerlink、Profinet

兼容的電機系列：AC -ACE -PA- PAE- MC - MCE - PC - PCE

防護等級：IP 65
