   RINGFEDER POWER TRANSMISSION開發、制造軸轂連接、阻尼組件、聯軸器、制動系統和軸承座。

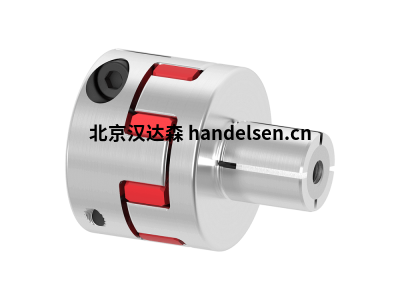

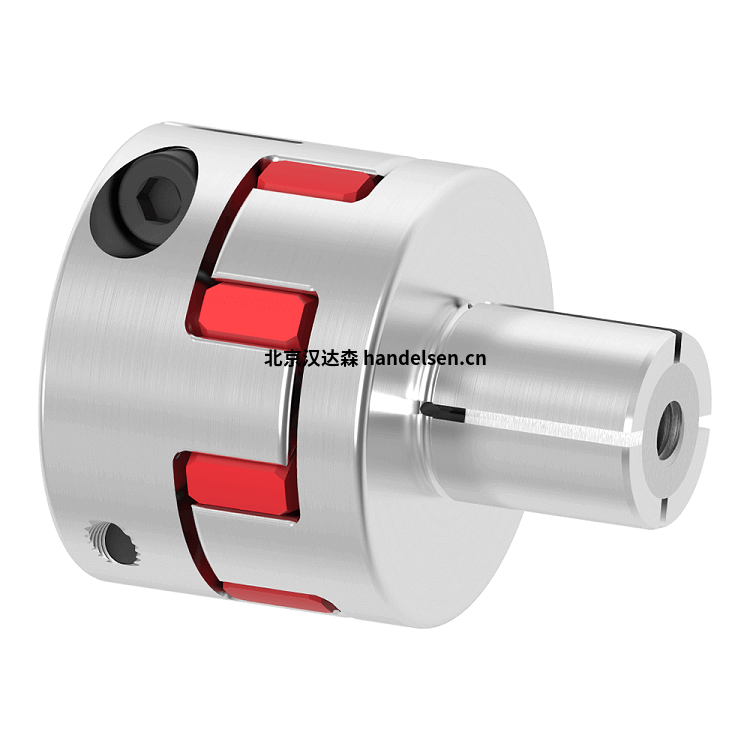

Ringfeder GWE 5112型彈性體爪形聯軸器是帶外錐的自調心聯軸器。RINGFEDER GWE 5112是一種帶外錐的無背隙平衡聯軸器，也適用于高的速度。對稱結構和精密制造使聯軸器部件的同心度成為可能。Ringfeder GWE 5112型彈性體爪形聯軸器通過擰緊錐形外部張緊環上易于接近的螺釘連接，在軸上產生高夾緊力，這可以抵消離心力的影響，并對扭矩傳遞產生影響。軸公差應在“g6”到“h7”的配合公差范圍內。



Ringfeder GWE 5112型彈性體爪形聯軸器參數：

鋼制外錐型，適用于高的轉速

7 種尺寸

孔徑d : 6-55 mm

外徑D : 32-105 mm

全長L : 50-140 mm

速度n max : 7,200-25,400 1/min

扭矩T : 3.6-525 Nm
