德國WEBER-HYDRAULIK比例換向閥W42E-5PS03
WEBER-HYDRAULIK 開發用于移動機械、商用車輛、工具機械和救援設備的氣缸、歧管、轉向和懸掛系統、閥門等。

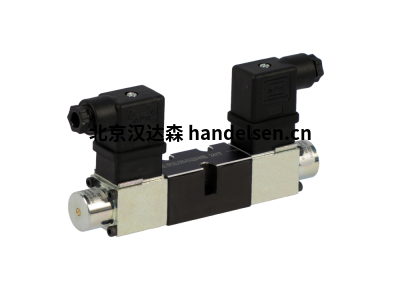

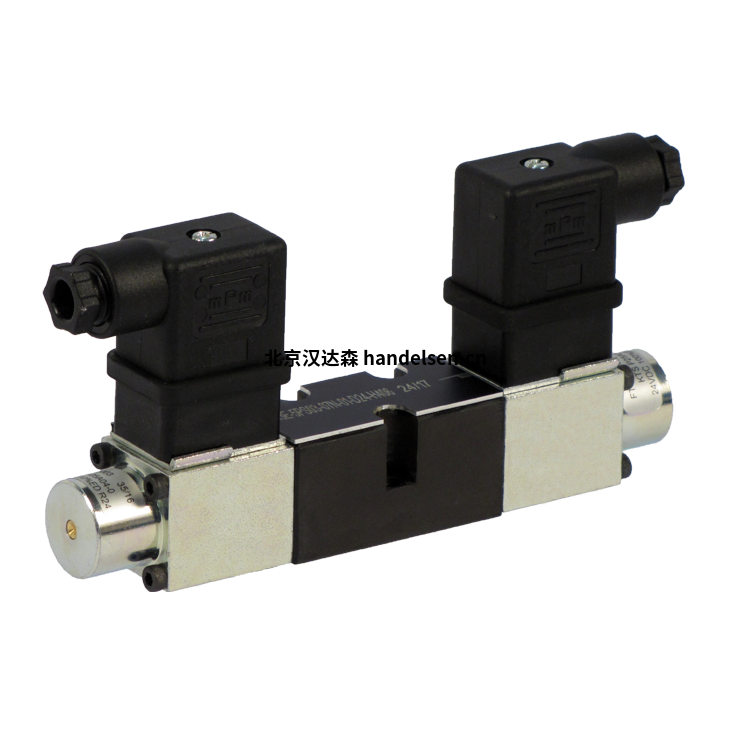

WEBER-HYDRAULIK 42E-5PS03是一種直動式閥，具有大的液壓性能，尺寸緊湊。用于體積流量大小和方向的無級調節?？刂苹钊c螺線管電流成比例地移動，從而改變各自的開口橫截面。
WEBER-HYDRAULIK W42E-5PS03 主要由一個氮碳共滲主體組成，其中一個硬化和珩磨的鋼套筒收縮。硬化和拋光的控制活塞在其中運行。這種結構確保了低的漏油值和極高的耐用性。共有三個流量范圍可用于適應各自的應用。
WEBER-HYDRAULIK W42E-5PS03比例換向閥技術規格
流量：1升/分鐘、3 升/分鐘、5 升/分鐘
作品：4/2路
操作：直接操作
尺寸：NG 3
電插頭：DIN EN 175301-803B型，無端接電線
標稱電壓：12V 直流，24V 直流
手動超控：手動操作
密封材料：丁腈橡膠、氟橡膠
壓力：315 bar
驅動：電動
機械設計：閥芯式，直動式
尺寸：NG 3（公司標準）
流體溫度：-20 °C 至 +80 °C
環境溫度：-20 °C 至 +50 °C
存儲溫度：-30 °C 至 +60 °C（非冷凝）
安裝位置：任意
加速度：5g
重量：4/2 路設計：0,42 公斤
4/3 路設計：0,58 kg
材質：閥件：鋼
密封件：NBR、Viton 可選
表面保護：線圈：鍍鋅
閥體：氮碳共滲
標稱閥電流：1,3 A (12 V), 0,63 A (24 V)
標稱電阻 (R20)：5,9 Ω (12 V), 24,0 Ω (24 V)
功耗：標稱閥門電流時為 9,6 W
換檔時間：100% ED
控制指令：PWM-信號
PWM 頻率：通常為 140 Hz（取決于應用）
防護等級：IP65，正確安裝并鎖定配合連接器
WEBER-HYDRAULIK W42E-5PS03比例換向閥特征
活塞設計的比例方向閥
緊湊的尺寸
流速方向和體積控制
低泄漏油值
彈簧中心活塞
免維護
不同的標稱流量范圍
WEBER-HYDRAULIK比例換向閥其他型號
WEBER-HYDRAULIK W42E-5PS03
WEBER-HYDRAULIK W43E-5PS05
WEBER-HYDRAULIK W42E-1AS06
WEBER-HYDRAULIK W43E-1AS06
WEBER-HYDRAULIK S22E-1V08
