Stuewe HSD 24 - 20機械收縮盤

Stuewe HSD 24 - 20機械收縮盤

   Stuewe您提供摩擦軸轂連接。Stuewe生產收縮盤、鎖定裝置、聯軸器和其他連接器，其中許多是為我們的客戶定制設計的。Stuewe產品應用在風力發電廠和船舶等行業。

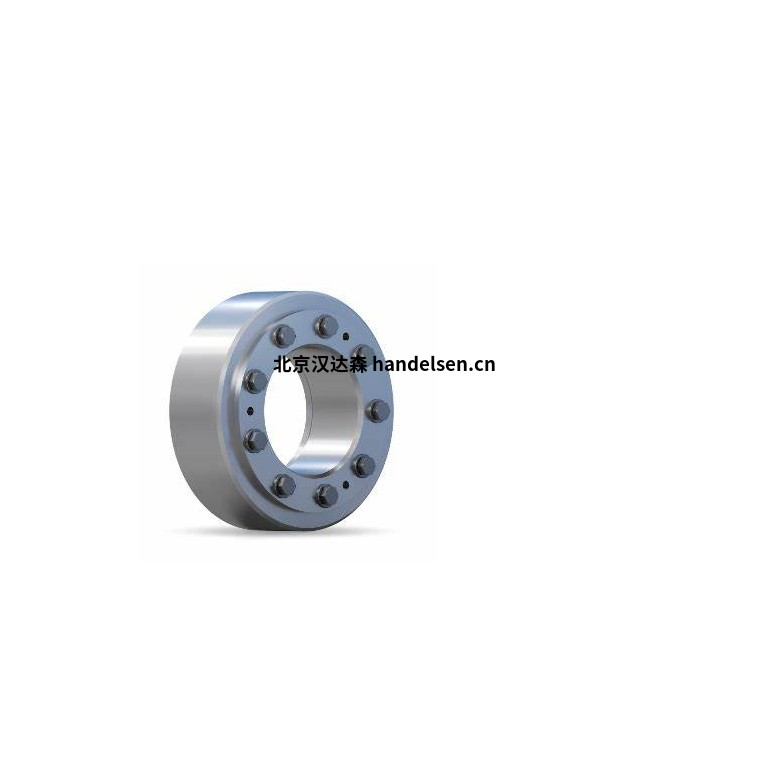

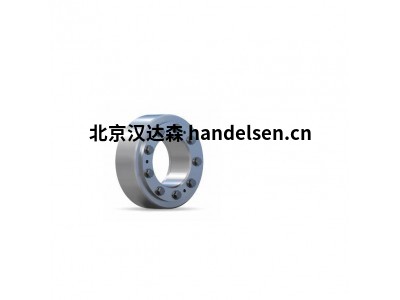

   Stuewe HSD系列收縮盤是一種可拆卸的機械元件，用于將空心軸連接到軸上。熱縮接頭是一種免維護、由于壓配合而不受灰塵影響的連接，應用范圍很廣。Stuewe HSD系列收縮盤是風力渦輪機傳動系統、包裝機或行李分揀系統中軸和輪轂的經濟高效連接。



Stuewe HSD系列收縮盤說明：

(1)在系統運行中，收縮盤處于低流之外。收縮盤上只有非常低的動態載荷并且不會發生磨損。因此，采用正確設計的收縮盤經久耐用。

(2)動力直接從軸傳遞到輪轂。力的直接流動確保了可傳輸功率和扭矩。



Stuewe HSD系列收縮盤參數：

Stuewe HSD 20 軸徑20-250mm可傳遞扭矩0,15 - 18,3kNm低扭矩

Stuewe HSD 21 軸徑110-730mm可傳遞扭矩16-4033kNm中等扭矩

Stuewe HSD 22 軸徑9-1050mm可傳遞扭矩0,02-16493 kNm高扭矩

Stuewe HSD 23 軸徑100-1050mm可傳遞扭矩26-19684 kNm極高扭矩

Stuewe HSD 81 軸直徑38-1050mm可傳遞扭矩 1,5-19958kNm與系列22相同，但扭矩高20-30%

Stuewe HSD 83 軸徑100-1050mm可傳遞扭矩30-23811kNm與系列23相同，但扭矩高20-30%



Stuewe常見型號實例

Stuewe HSD 20系列收縮盤

Stuewe HSD 24 - 20

Stuewe HSD 29 - 20

Stuewe HSD 35 - 20

Stuewe HSD 40 - 20

Stuewe HSD 46 - 20

Stuewe HSD 51 - 20

Stuewe HSD 56 - 20

Stuewe HSD 61 - 20

Stuewe HSD 66 - 20

Stuewe HSD 21系列收縮盤

Stuewe HSD 140 - 21

Stuewe HSD 155 - 21

Stuewe HSD 165 - 21

Stuewe HSD 175 - 21

Stuewe HSD 185 - 21

Stuewe HSD 195 - 21

Stuewe HSD 220 - 21

Stuewe HSD 240 - 21

Stuewe HSD 260 - 21

Stuewe HSD 280 - 21
