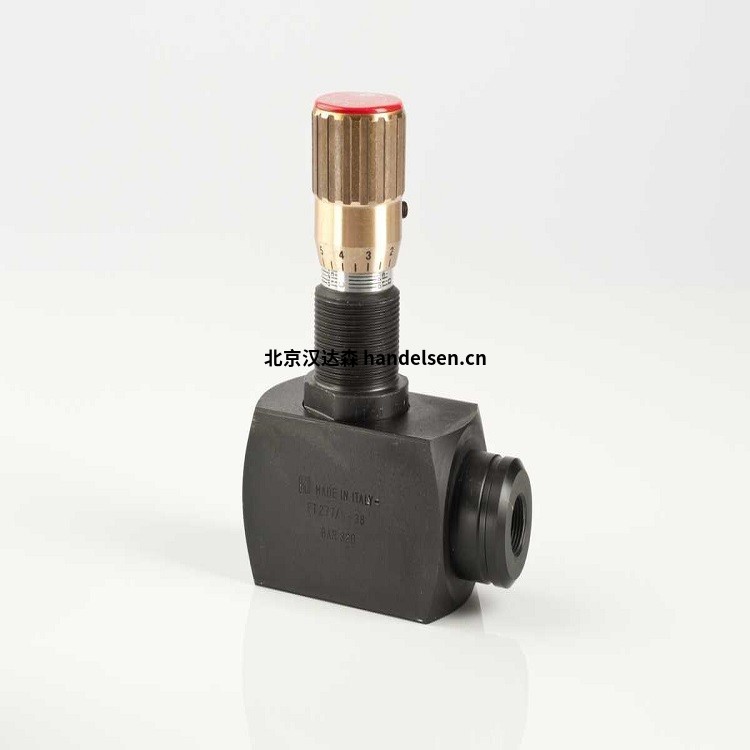

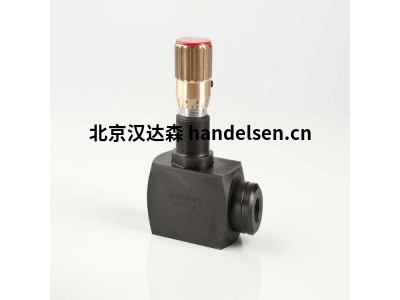

Tognella FT 277/5型二通流量控制閥

Tognella FT 277/5型二通流量控制閥

   Tognella Spa的歷史可以追溯到上個世紀，與 Vittorino 和 Dorino Tognella 兩兄弟在 1957 年決定結合他們的技術經驗，建立“F.lli Tognella Sdf”。Tognella在液壓控制與調節元件以及液壓閥門的設計，生產和銷售方面具有很大優勢。Tognella產品主要有：Tognella流量控制閥、Tognella插裝式流量控制閥、Tognella單向止回閥、Tognella Cetop流量控制閥、Tognella 可堆疊式閥、Tognella 開關閥、Tognella 壓力表閥。



Tognella流量控制閥FT 277/5型：

可提供 1/4" 至 3/4" BSPP 的補償單作用流量控制閥，

最大工作壓力 320 巴，可調節油流量從 5 到 75 Lt./min。 （取決于尺寸 ) - 補償精度 +/- 1% max 單作用控制壓力補償

安裝：直列或面板

材料：碳鋼



Tognella流量控制閥FT 277/5型：

雙作用流量控制閥，壓力補償，包括大容量單作用閥，允許單向自由流動。它們包括兩個串聯的頸部：

• 第一個帶有可通過外部控制定義的端口部分；

• 第二個具有自動可變截面，與使用時的背壓變化有關。選擇位于上游的可調頸部最能確保閥門對流體溫度變化的精度。關于

Tognella流量控制閥FT 277/5型閥門的結構說明：

• 內部組件的嚴格對稱性，以防止靜態和動態平衡的不可預見的擾動；

• 優化了控制自動節流介入的內彈簧布置，可變預緊力，節流固定設置，有利于改善中高流量時的性能；

• 自動節流通過的通道的幾何形狀，旨在最大限度地減少流動流體力學力對移動元件總平衡的影響；

• 加工精度，可消除機械原點的任何滯后效應；

• 獨創的美學特征，由控制旋鈕的特殊形式突出；

• 由于引用指針，易于重置流量值。此外，我們認為重要的是強調選擇適合組件“雙價”概念的建設性解決方案，根據該概念，中央主體配置為螺紋筒，可插入底座的兩個不同主體中或直接插入標準模塊化單元，帶來三個市場版本：

• FT 277/2 二通

• FT 277/ 5 雙通，帶單作用閥

• FT 287/2 帶插裝閥。該解決方案使用戶能夠根據應用要求組裝單個模塊化組件± 1% 的流量。



Tognella實例型號：

Tognella FT 277/5

Tognella FT 277/2

Tognella FT 270/5

Tognella FT 270/2

Tognella FT 257/5

Tognella FT 257/2

Tognella FT 252 / 2-02

Tognella FT 252 / 2-01

Tognella FT 2270/5

Tognella FT 2270/2

Tognella FT 2257/5

Tognella FT 2257/2

Tognella FT 2253 / 5-01

Tognella FT 2252 / 2-02

Tognella FT 2252 / 2-01

Tognella FT 2251 / 2-02

Tognella FT 2251 / 2-01

Tognella FT 2237/2

Tognella FT 1254 / 5-01

Tognella FT 1253 / 5-01

Tognella FT 2253 / 5-01

Tognella FT 2252 / 2-02

Tognella FT 2252 / 2-01

Tognella FT 2251 / 2-02

Tognella FT 2251 / 2-01

Tognella FT 2237/2

Tognella FT 1254 / 5-01

Tognella FT 1253 / 5-01

Tognella FT 2251 / 2-01

Tognella FT 2237/2

Tognella FT 1254 / 5-01

Tognella FT 1253 / 5-01
