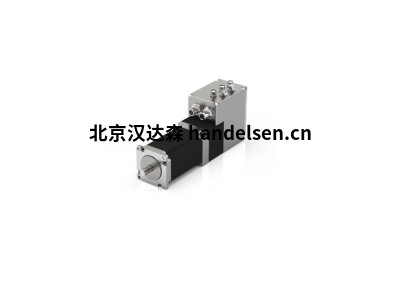

JAT 23S16-0250步進電機



   JAT自1990年以來，AT為復雜的定位和搬運任務開發和制造伺服驅動器和定制驅動系統，及無傳感器運動無編碼器伺服操作：閉環控制，負載優化，節能省成本，JAT將驅動和控制技術、傳感器、軟件和機械組件之間的所有交互聯系起來，通過所有組件的完美協同，優化機電驅動系統并提供所有驅動組件。



23S 系列步進電機的設計電壓為 60 V，最高轉速為 2000 rpm。 有多種設備可供選擇，例如不同的電纜長度和抱閘。



JAT 23S16-0250步進電機參數：

最大保持扭矩 0.5 Nm

峰值電流（每相） 2.5 Aeff

最大直流母線電壓 60 V

法蘭尺寸 56 mm

最大保持扭矩 Nm  0.5

峰值電流（每相）Aeff   2.5

最大直流母線電壓 VDC   60

步距角°   1.8

繞組電阻（25℃時）Ω   0.8

繞組電感 mH   1.6

電機轉動慣量 kgm2x10-3   0.01

殘余扭矩 Nm   0.02

絕緣電阻 MΩ   100

絕緣級別   B，130°C

最高電機溫度 °C   +80

環境溫度°C   -20到+40

防護等級（無A面）   IP30

最大軸向載荷 N    80

最大徑向載荷 N    100

質量公斤    0.5

電機長度mm    41
