Müller + Ziegler 測量傳感器
一：Müller + Ziegler測量傳感器-常規的
一般說明
應用
測量傳感器設計用于大電流和大電流中各種測量信號的轉換和電流隔離。
弱電工程。輸入變量被轉換成比例輸出信號到標準值，例如20 mA 和（或）10 V。
頻率或脈沖輸出也是可能的。在必須傳輸測量值的地方，測量傳感器是必不可少的
遠距離或不同地點進行指示和評估。
類型和功能
輸出信號為外加直流和（或）直流電壓；對干擾信號、外部磁場不敏感
以及由于不同長度的信號線引起的失真。在負載范圍內，精度不受不同
單個或多個評估儀器的內阻，例如開關設備和測量設備，控制設備，
記錄器、PLC 系統等（當同時使用兩個輸出時，可提供給電壓輸出的最大電流為
1 mA，不允許連接兩個輸出）。在大多數測量傳感器的情況下，輔助電壓從
測量電壓，不需要額外的輔助電壓。
測量傳感器采用全電子設計，無機械部件；因此，它們在很大程度上不受環境影響
影響并適合在惡劣的操作條件下使用。
特殊功能
安裝簡單，無需編程
精度等級 0.5
模擬（連續）測量
模擬輸出不受噪聲影響
從正面設置零點和跨度選項
雙輸出
校準雙輸出可在前端使用 0-20 mA / 0-10 V 和 4-20 mA / 2-10 V 之間的開關切換，用于傳感器
直流變量、有效值、過程參數和操作數。
與頻率輸出和繼電器模塊組合
4 kV 測試電壓，也適用于輸入、輸出和輔助電壓之間的直流輔助電壓
所有傳感器還具有 36-265 V AC + DC 或 6-30 V AC + DC 的輔助電壓和 4 kV 測試電壓
小型設計（22.5 毫米外殼寬度）
一般規格
電磁兼容 DIN EN 61 326
（用于直流輔助電壓和多電壓電源單元）DIN EN 61 326 A 類
機械強度 DIN EN 61 010 第 1 部分
電氣安全 DIN EN 61 010 第 1 部分和 DIN EN 61 010 第 2-030 部分
外殼絕緣，防護等級 II
適用于高達 300 V 的工作電壓（相到中性點）
污染等級 2，測量類別 CAT III
適用于高達 600 V 的工作電壓（相到中性點）
污染等級 2，測量類別 CAT III
適用于高達 1000 V 的工作電壓（相到中性點）
污染等級 2，測量類別 CAT III
對于 leffT-MU / UeffT-MU / lgTT-MU / UgTT-MU / PGsT-MU 類型
精度，過載 DIN EN 60 688
隔離 DIN EN 61 010 第 1 部分，3.7 kV 50 Hz，10 秒
空氣和爬電距離 DIN EN 61 010 第 1 部分
IP 代碼 DIN EN 60 529，外殼 IP 30，端子 IP 20
連接 DIN 43807
外殼聚碳酸酯（根據 UL 94 V-0 自熄）
最大限度。端子的擰緊扭矩 0.8 Nm
測量傳感器
用于創建現代開關和控制系統的多功能和可靠用途。

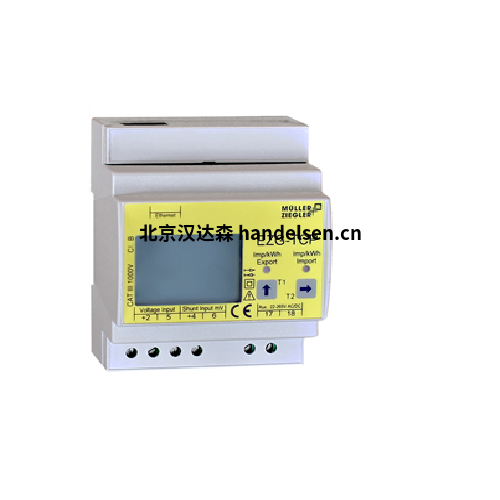

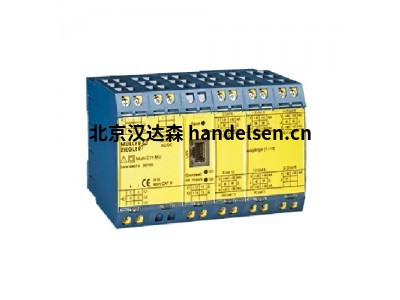

我們的傳感器用于高壓和工藝工程中各種測量信號的捕獲、轉換、放大和電流隔離。輸入變量被轉換為成比例的模擬輸出信號，因此可以長距離傳輸而不會產生線路損耗，并由PC或SPS進行數字后處理。頻率輸出和脈沖輸出也是可能的。通用測量傳感器配有以太網 LAN 接口，具有 TCP/IP 和 ModbusTCP 協議。
一：Müller + Ziegler 測量傳感器DIw-MU：
Müller + Ziegler 特點：
交流電（正弦）測量傳感器，可直接連接至 50 A、60 A、100 A 或 150 A
Müller + Ziegler 應用
測量傳感器 DIw-MU 用于將正弦交流電直接轉換為外加電流
直流或直流電壓信號。
Müller + Ziegler 功能
要測量的交流電通過通孔傳輸?shù)诫娏骰ジ衅?- 用于電流隔離和轉換 - 并從那里傳輸?shù)较掠握髌麟娐贰?在那里產生的直流電壓被放大和
轉化為外加直流電或外加直流電壓。 輸出防空載和短路
證明。 僅“帶電零”需要輔助電壓
Müller + Ziegler 環境條件
固定使用，防風雨，rel。濕度 5 ... 95%，
無冷凝，高度可達 2000 m，無水、雨、雪
或冰雹
測試電壓 4 kV，50 Hz 輸出相對于電源電壓
電磁兼容 DIN EN 61326
工作電壓高達 600 V（電源到中性線）
污染等級 2，測量類別 CAT II
精度，過載 DIN EN 60688
連接 DIN 43807
熔斷器 設備配有防短路變壓器
裝有過流保護裝置，用于
轉換器本身可以省去。
防護等級 DIN EN 60529 外殼 IP30，端子 IP20
卡扣式安裝在 35 mm TH 35 mm 標準導軌上 (DIN EN 60715)
這些設備適合并排安裝，具有
但是，> 45 ° C 的環境溫度距離
推薦 10 毫米。安裝位置應該是
無振動。
接線端子螺釘連接最大 4 mm²，擰緊扭矩 0.8 Nm
外殼材料聚碳酸酯 PC / 聚酰胺 PA，自熄性符合 UL 94 V-0
重量 190 克
二：Muller + Ziegler 測量傳感器Iw-MU
Muller + Ziegler 特點：
用于交流（正弦）電流互感器和直接測量 1 A 或 5 A 或 10 A 的測量傳感器
Muller + Ziegler 應用
測量傳感器 Iw-MU 用于將正弦交流電直接轉換和隔離為
外加直流和/或直流電壓信號。 對于雙輸出類型，這些輸出可在 0-20 之間切換
mA 和 0-10 V 或 4-20 mA 和 2-10 V。
功能
待測交流電通過內部電流互感器傳輸?shù)较掠握麟娐?/div>
用于電流隔離。 在那里產生的直流電壓被放大并轉化為外加直流電
或外加直流電壓。 輸出具有防空載和短路保護。
僅“帶電零”或雙輸出需要輔助電壓。不允許連接兩個輸出。
Muller + Ziegler 環境條件
固定使用，防風雨，rel。濕度 5 ... 95%，
無冷凝，高度可達 2000 m，無水、雨、雪
或冰雹
測試電壓 4 kV，50 Hz 輸入與輸出與電源電壓
電磁兼容 DIN EN 61326
機械強度/
電力安全
DIN EN 61010-1，帶保護絕緣的外殼，防護等級 II，
適用于高達 300 V 的工作電壓（電源到中性導體）
污染等級 2，測量類別 CAT III
工作電壓高達 600 V（電源到中性線）
污染等級 2，測量類別 CAT II
精度，過載 DIN EN 60688
連接 DIN 43807
熔斷器 設備配有防短路變壓器
裝有過流保護裝置，用于
轉換器本身可以省去。
防護等級 DIN EN 60529 外殼 IP30，端子 IP20
卡扣式安裝在 35 mm TH 35 mm 標準導軌上 (DIN EN 60715)
這些設備適合并排安裝，具有
但是，> 45 ° C 的環境溫度距離
推薦 10 毫米。安裝位置應該是
無振動。
接線端子螺釘連接最大 4 mm²，擰緊扭矩 0.8 Nm
外殼材料聚碳酸酯 PC / 聚酰胺 PA，自熄性符合 UL 94 V-0
重量 190 克
方面
環境條件固定應用，天氣保護，rel?？諝鉂穸?/div>
5… 95%，無冷凝，海拔高達 2000 m，水，雨，
不包括雪或冰雹
測試電壓 4 kV，50 Hz 輸入對輸出對輔助電壓
EMC EN 61326
機械強度 /
電氣安全
EN 61010-1，外殼絕緣，防護等級 II，
工作電壓高達 300 V（相到中性點）污染
2 級，測量類別 CAT III
工作電壓高達 600 V（相到中性點）污染
2 級，測量類別 CAT II
精度，過載 EN 60688
連接 DIN 43807
熔斷器 本設備配有防短路變壓器，無
需要換能器的過電流保護裝置。
防護等級 EN 60529 外殼 IP30，端子 IP20
安裝在頂帽導軌上的安裝卡扣 35 毫米 (EN 60715)
該設備適用于緊密裝配，但是，
環境溫度 > 45 °C 相距 10 mm
被推薦。如果可能的話，組裝地點應該是
無振動。
端子螺釘端子最大 4 mm²，擰緊扭矩 0.8 Nm
外殼材料聚碳酸酯 PC / 聚酰胺 PA，自熄性符合 UL 94 V-0
重量 190 克
三：Muller + Ziegler 測量傳感器Uw-MU
Muller + Ziegler特點：
交流電（正弦）測量傳感器
Muller + Ziegler應用
測量傳感器 Uw-MU 用于將正弦交流電壓轉換和隔離為外加直流和/或直流電壓信號。 對于雙輸出類型，這些輸出可在 0-20 之間切換
mA 和 0-10 V 或 4-20 mA 和 2-10 V。
功能
要測量的交流電壓通過內部電壓互感器傳輸?shù)较掠蔚恼麟娐?/div>
用于電流隔離。 在那里產生的直流電壓被放大并轉化為外加直流電
或外加直流電壓。 輸出具有防空載和短路保護。
僅“帶電零”或雙輸出需要輔助電壓。不允許連接兩個輸出
Muller + Ziegler測量范圍
0-100 V、0-120 V、0-250 V、0-500 V和0-600 V
(電壓>500V需要電源電壓)
0% - UNOM 與電源電壓
15% - UNOM 沒有電源電壓
標稱頻率 50-60 Hz 或 400 Hz
自耗 1 VA，帶“LIVE ZERO”0.3 VA
過載常數1.2倍
沖擊過載 2 倍，1 秒
輸出數據
輸出 0-20 mA / 0-500 Ohm 負載或
0-10 V 最大 10 mA 可負載或
4-20 毫安 / 0-500 歐姆或
4-20 mA / 0-500 Ohm 負載和 2-10 V 最大 10 mA 負載，
可在前面切換，同時使用兩者
輸出 電壓輸出可加載最大 1 mA
, Imax <40 mA, Umax <24 V
選項 • 頻率模塊的值從 0-5 Hz 到 0-10 kHz
○ “集電極開路” NPN，最大 30V，可負載 100 mA，
脈沖/暫停 50/50%
○ 方波信號 5V，最大 10 mA 可加載，脈沖/暫停
50/50%
負擔影響 否
殘余紋波 <30 mVss
Muller + Ziegler電源電壓
標準 230 V AC ± 20%，45-65 Hz，2.5 VA
選項 • 110 V AC ± 20%，45-65 Hz，2.5 VA
• 24 V DC，-15% 至 +25%，2 W，（EMC DIN EN 61326 A 級）
• 6-30 VAC + DC 或 36-265 VAC + DC，2 VA，（EMC DIN EN 61326
A級）
四：Muller + Ziegler 測量傳感器Ieff-MU / Ueff-MU
Muller + Ziegler特點：
電流和電壓測量傳感器（真有效值）
Muller + Ziegler應用
測量傳感器 Ieff-MU 和 Ueff-MU 用于任意電流或電壓的變換和隔離。
波形轉換為外加直流和直流電壓信號。 校準雙輸出可在0-20之間切換
mA 和 0-10 V 或 4-20 mA 和 2-10 V。
功能
被測量通過輸入保護電路和濾波器傳送到均方根整流器。 波峰因數（峰值之間的比率
和 rms 值）最多可以處理 4 的值。 由此產生的直流電壓是電隔離的
來自光耦合器的輸出。 下游放大器實現直流和直流電壓印象。 兩個都
輸出具有防空載和短路保護。 不允許連接兩個輸出。 需要輔助電壓。
Muller + Ziegler技術規格
輸入數據
輸入可變直流和交流或直流和交流電壓
任何曲線形狀
標稱值一個值從 0-60 mV 到 0-600 V，Ri = 100 kOhm 到 1 V，> 1 V。
100 kOhm / V，但最大 2 MOhm
值從 0-1 mA 到 0-5 A，電壓降 60 mV
額定頻率 DC / 40-200 Hz
選項 • DC / 40-1000 Hz
電流 2 倍連續過載，電壓 5 倍/最大 830 V。
浪涌過載電流 20 倍，1 秒
輸出數據
輸出 0-20 mA / 0-500 Ohm 負載和 0-10 V 最大 10 mA 負載
以及 4-20 mA / 0-500 Ohm 負載和 2-10 V 最大 10 mA
有彈性，可在前面切換，同時使用時
兩個輸出的電壓輸出最大可能為 1 mA
負載，Imax <40 mA，Umax <24 V
選項 • 頻率模塊的值從 0-5 Hz 到 0-10 kHz
○ “集電極開路” NPN，最大 30V，可負載 100 mA，
脈沖/暫停 50/50%
○ 方波信號 5V，最大 10 mA 可加載，脈沖/暫停
50/50%
負擔影響 否
殘余紋波 <30 mVss
電源電壓
標準 230 V AC ± 20%，45-65 Hz，2.5 VA
選項 • 110 V AC ± 20%，45-65 Hz，2.5 VA
• 24 V DC，-15% 至 +25%，2 W，（EMC DIN EN 61326 A 級）
• 6-30 VAC + DC 或 36-265 VAC + DC，2 VA，（EMC DIN EN 61326
A級）
