TR-Electronic數字時代的模擬量輸出接口

TR-Electronic 新一代絕對值編碼器，具有可自由配置的模擬接口。即使在工業以太網、IO-link 和工業 4.0 時代，模擬信號傳輸仍然廣泛應用于新系統中。如果所需的分辨率適合模擬傳輸，在控制端這是非常經濟的解決方案。即便是簡單的控制器也具有可用于簡單位置或速度反饋的模擬接口。

TR-Electronic部分型號：

TR-Electronic CES58 – CO

TR-Electronic CES58 – DN

TR-Electronic CES58 – PB

TR-Electronic CEV58 – ETC

TR-Electronic CEV58 – ETC

TR-Electronic CEV58 – EPN

TR-Electronic CEV58 – EPN

TR-Electronic CEH58 – EPN

TR-Electronic CES58 – ETC

TR-Electronic CES58 – EPN



TR-Electronic 新一代絕對值編碼器的模擬量輸出是一個多面手。16 位 D / A 轉換器處理多圈位置信號，提供與旋轉角度成比例的輸出信號。也可以處理速度信號，對于控制器可以實現速度反饋。選擇位置值后，可在整個多圈測量范圍內自由設置起點和終點。通過設置機械的起點和終點來縮放位置信號，這意味著模擬信號的最大帶寬始終用于所需的機械運動范圍。在日常操作期間，遠程示教按鈕由端子蓋保護，帶有模擬接口的編碼器現在可以使用遠程示教功能?？梢詫蓚€(gè)附加的數字輸入配置為示教信號，用于測量運動范圍的開始與結束。您還可以配置模擬信號是電壓輸出（0 ... +10V ; -10 ... +10V），還是電流輸出（0 ... 20mA ; 4 ... 20mA）。當電流為 4mA 時，模擬接口是作為“有效零”的當前接口，為實現安全傳輸提供了一種非常有效的方法。模擬接口可以可靠地監控編碼器線路中斷，無需協議和軟件，非常簡單只需兩根電線。

TR-Electronic 新一代絕對值編碼器系列的模擬接口，可以使用 TRWinProg 軟件在 PC 上方便地選擇所需的設置，也可以直接使用設備上的按鈕選擇所需的設置。按鈕由端子蓋保護，在設備操作過程中須關閉端子蓋以達到規定的密封防護性能。通訊狀態是通過多色 LED 燈提供狀態指示的。得益于絕對值編碼器的模塊化概念，模擬接口可用于許多檢測系統。磁學檢測即使旋轉幾圈也能提供足夠的分辨率，光學檢測即使再小的運動范圍也能提供足夠的位置分辨率來控制模擬信號。

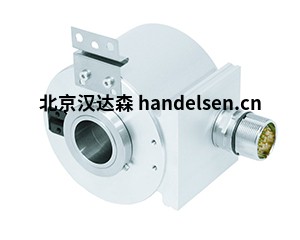

TR-Electronic 新一代絕對值編碼器提供新的模擬接口：58mm 外徑的實心軸，盲孔和通孔類型；80mm 外徑的通孔類型孔徑最大 27mm；110mm 外徑的通孔類型孔徑最大 50mm。
