瑞典AQ 超聲波控制器D72使用方法

瑞典AQ超聲波控制器與空氣傳感器或液位開關/液位傳感器相連接，是AQ傳感器的智能中心 。AQ超聲控制器設計用于空氣傳感器，液位開關或液位傳感器。 隨著空氣傳感器可以持續監控氣泡的存在在流動的液體中。AQ超聲控制器結構緊湊，易于安裝。



有兩種型號可選：



D72  通過2個4-20 mA輸出或4個繼電器輸出進行通信。

DP72 通過Profibus DP進行通信



瑞典AQ超聲控制器可以控制兩個空氣傳感器或四個液位開關或兩個液位傳感器。它有四個繼電器輸出，一個4-20mA輸出和DP72可以連接到Profibus-DP。



瑞典AQ超聲控制器用于生物制藥行業，對可靠性和要求都有很高要求的無菌設計，同時它也用于其他行業，如食品和加工業。

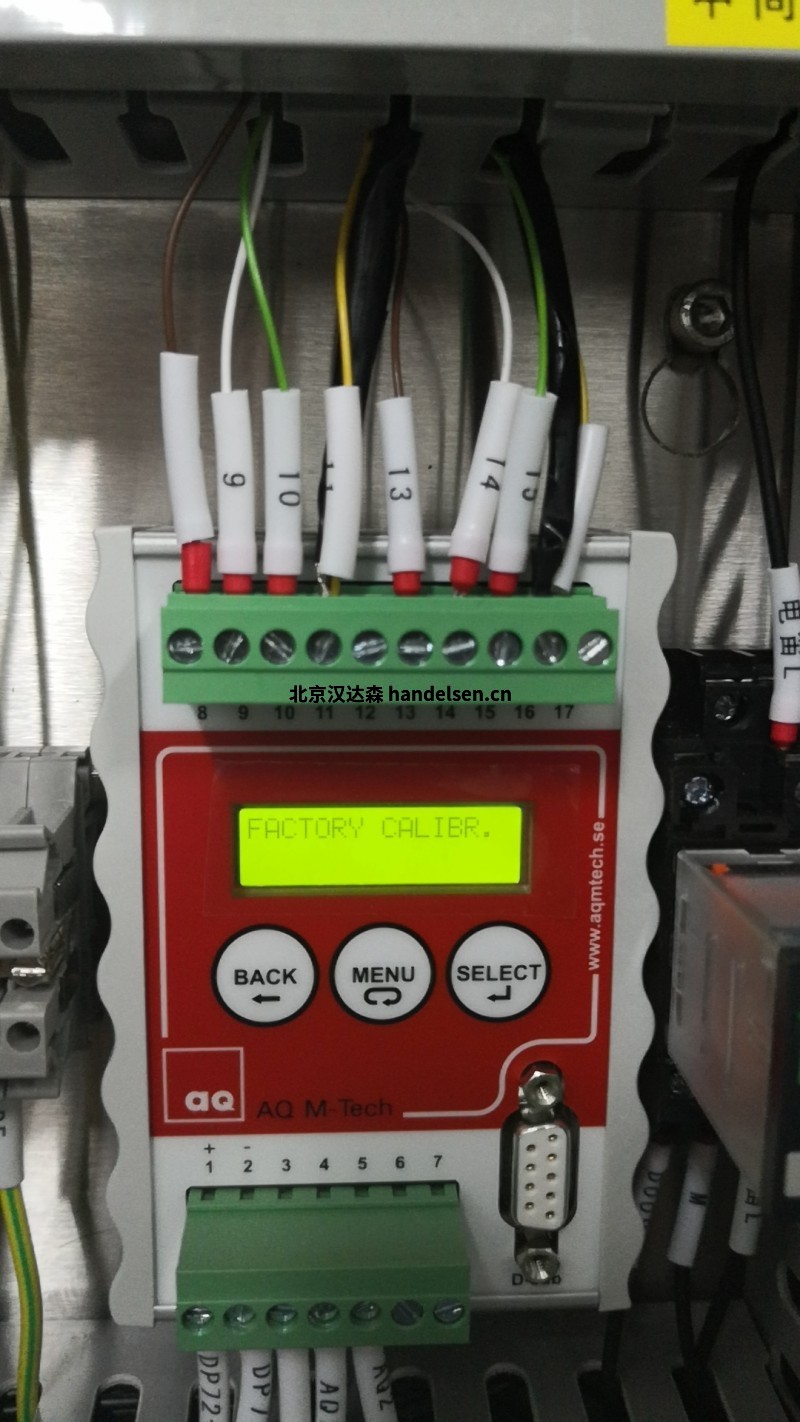

安裝超聲控制器D72和G72



應保護超聲控制器D72免受灰塵和水的影響。

它被安裝在一個DIN導軌上，它很容易卡入，可以通過向上推和彎曲頂部來移除。

通常它安裝在一個柜子里。 通過拉出連接器可以取下綠色連接器端子。

超聲控制器應按照國家法規進行安裝。 具有所需知識的人員應執行安裝。



安裝超聲控制器DP72

應保護超聲控制器DP72免受灰塵和水的影響。

它被安裝在一個DIN導軌上，它很容易卡入，可以通過向上推和彎曲頂部來移除。

通常它安裝在一個柜子里。 通過拉出連接器可以取下綠色連接器端子。

超聲控制器應按照國家法規進行安裝。

具有所需知識的人員應執行安裝。



安裝超聲控制器D128

超聲控制器D128符合IP65防護標準，可安裝在保護柜外。

必須拆下底板才能接觸端子以連接電纜（8個螺釘）。

根據需要移除假覆蓋物并插入電纜密封套。

有3個小電纜接頭和4個大電纜接頭，見第38頁。

每個電纜密封套中只應有一根電纜，以達到IP65防護等級。

壓力補償元件可以移動但不能移除。

擰緊底板時，確保墊圈就位。

超聲控制器應按照國家法規進行安裝。

具有所需知識的人員應執行安裝。



功能說明

通過使用超聲波監測流過空氣傳感器的液體中的氣泡。在空氣傳感器內部，兩個低強度超聲波束在垂直于液體流動的方向上穿過液體路徑傳輸。

如果氣泡移動到超聲波束之一中，則超聲波將部分偏轉并且超聲波的強度降低?？刂破鞑粩鄿y量超聲波的強度，如果強度低于閾值，則檢測到氣泡。液體中的致密顆粒也可以以類似的方式偏轉超聲波，因此可以被檢測到。

非常低靈敏度和非常低靈敏度的測量使用不同的測量技術。它測量空氣傳感器壁中的超聲波振動如何因內部液體的存在而受到抑制。

測量精度取決于空氣傳感器的校準程度，流速，液體類型，空氣傳感器的安裝方式以及單個氣泡或許多氣泡以及空氣傳感器尺寸。



設置氣泡的最低靈敏度

如果水平安裝，請旋轉空氣傳感器，使電纜連接器朝下。

FILTER設置確定檢測空氣的延遲（響應時間）。考慮檢測可接受的空氣的最長可接受延遲是什么，并相應地設置FILTER：延遲0,3s或更長（不要將其設置為積分）?？焖賮砣サ臍馀輰⒉粫粰z測到。

將SENSITIVITY設置為低。靈敏度也可以設置為非常低或非常低，但這些設置使用不同的測量技術，其中無論氣泡如何都檢測到液體的存在。該技術不太可靠，對溫度變化敏感，僅適用于直徑> 16mm的工作。如果測量和校準過程中溫度變化超過±5℃，請勿使用。首先嘗試SENSITIVITY低和FILTER延遲0,3s或更長時間。如果仍有不需要的氣泡檢測，則將SENSITIVITY的設置更改為非常低或非常低。
