德國BIKON脹緊套 1003系列65X95 德國制造 做工精良 歡迎垂詢
基礎知識
可拆卸的錐形夾緊系統
可拆卸的錐形夾緊系統，以下稱為LKS，是機械元件，并且分配給軸 - 輪轂連接。
在口語中，LKS被稱為張緊元件，夾緊裝置或收縮盤。 LKS用于無間隙和力配合連接部件（輪轂）在光滑和無槽軸或軸上。
LKS的一個關鍵特性是通過集成螺釘進行夾緊（帶有少數例外）并通過松開螺釘或按下環來進行非破壞性松動。
可拆卸的錐形鎖定系統
錐形鎖定系統原則上用于連接無間隙的部件 - 通常是光滑無槽軸上的零件 - 以及無間隙的傳遞力。
錐形鎖定系統的一個特點是用于安裝和安裝的集成螺釘拆除不破壞/損壞。
依據
LKS的基礎是圓柱形或錐形壓配合。
具有少量組件和具有自鎖設定角度的錐體的LKS最接近于此。
應通過有效表面對實現可拆卸和剛性連接。
基本
可拆卸錐形鎖定系統的基礎是圓柱形和錐形壓配合。
除了利用軸的整個橫截面之外，可以以較短的座椅長度傳遞大的扭矩。
這個目標可以通過剛性可拆卸圓錐鎖定系統來實現
幾個零件，設定角度小。
可拆卸錐形夾緊系統（LKS）分為三個夾緊系統。
內部夾緊系統
內部夾緊系統（夾緊螺栓）將軸/空心軸從內部擴展到輪轂。 動力流直接在軸和輪轂之間進行。內部夾緊系統對同心度和同心度沒有影響。設計非常緊湊。

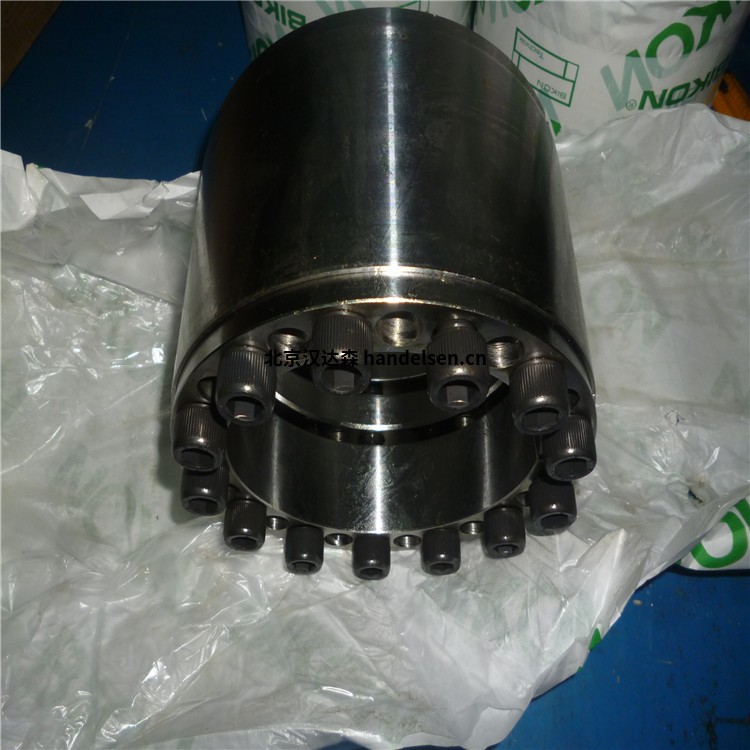

BIKON 1003。
由BIKON-Technik GmbH于1973年開發。
在組裝過程中，輪轂在軸向方向上移動到支撐Aufschiebeweg所需的位置。
安裝
擰下所有螺釘（3）幾個螺紋并將至少三個螺釘擰入法蘭（第1部分）中的強制螺紋中，以使第1部分和第2部分保持一定距離 - 自鎖錐形。
插入夾緊裝置上油。
不要使用二硫化鉬（MoS2）或潤滑脂！
將推出螺紋中的螺釘擰入壓力環的螺紋（第2部分）。
使用扭矩扳手以十幾個階段均勻地交叉擰緊螺釘。 擰緊插槽左右兩側的螺釘。
控制
按照排列順序檢查螺釘（3）的緊固扭矩TA。 當沒有螺釘可以擰緊時，擰緊螺釘和組件。 保護夾緊裝置免受污染！
常見型號：
德國BIKON脹緊套 1003 19X47
德國BIKON脹緊套1003 20x47
德國BIKON脹緊套1003 22X47
德國BIKON脹緊套1003 24X50
德國BIKON脹緊套1003 25X50
德國BIKON脹緊套1003 28X55
德國BIKON脹緊套1003 30x55
德國BIKON脹緊套1003 32X60
德國BIKON脹緊套1003 35X60
德國BIKON脹緊套1003 38X65
德國BIKON脹緊套1003 40x65
德國BIKON脹緊套1003 42X75
德國BIKON脹緊套1003 45X75
德國BIKON脹緊套1003 48X80
德國BIKON脹緊套1003 50x80
德國BIKON脹緊套1003 55X85
德國BIKON脹緊套1003 60x90
德國BIKON脹緊套1003 63X95
德國BIKON脹緊套1003 65X95
德國BIKON脹緊套1003 70x110
德國BIKON脹緊套1003 75X115
德國BIKON脹緊套1003 80x120
德國BIKON脹緊套1003 85X125
德國BIKON脹緊套1003 90x130
德國BIKON脹緊套1003 95X135
德國BIKON脹緊套1003 100x145
德國BIKON脹緊套1003 110x155
德國BIKON脹緊套1003 120x155
德國BIKON脹緊套1003 130x180
德國BIKON脹緊套1003 140x190
德國BIKON脹緊套1003 150x200
德國BIKON脹緊套1003 160x210
德國BIKON脹緊套1003 170x225
德國BIKON脹緊套1003 180x235
德國BIKON脹緊套1003 190x250
德國BIKON脹緊套1003 200x260
德國BIKON脹緊套1003 220x285
德國BIKON脹緊套1003 240x305
德國BIKON脹緊套1003 260x325
德國BIKON脹緊套1003 280x355
德國BIKON脹緊套1003 300x375
德國BIKON脹緊套1003 320x405
德國BIKON脹緊套1003 340x425
德國BIKON脹緊套1003 360x455
德國BIKON脹緊套1003 380x475
德國BIKON脹緊套1003 400x495
德國BIKON脹緊套1003 420x515
德國BIKON脹緊套1003 440x535
德國BIKON脹緊套1003 460x555
德國BIKON脹緊套1003 480x575
德國BIKON脹緊套1003 500x595
德國BIKON脹緊套 1003系列65X95 德國制造 做工精良 歡迎垂詢
