德國KTR ROTEX19梅花彈性聯軸器 可靠和先進的動力傳遞技術
德國KTR成立于1959年，專業研制和生產各類機械聯軸器，以可靠和先進的動力傳遞技術聞名于世。產品分類：KTR聯軸器、KTR脹緊套、KTR制動器
匹配數量與質量：KTR每年生產數百萬種標準產品，并根據客戶要求開發20,000種定制產品和組件。 所有產品都證明了精心設計的高級組件可以改善整個系統的特性。
德國KTR聯軸器相關介紹：
德國KTR聯軸器分為：

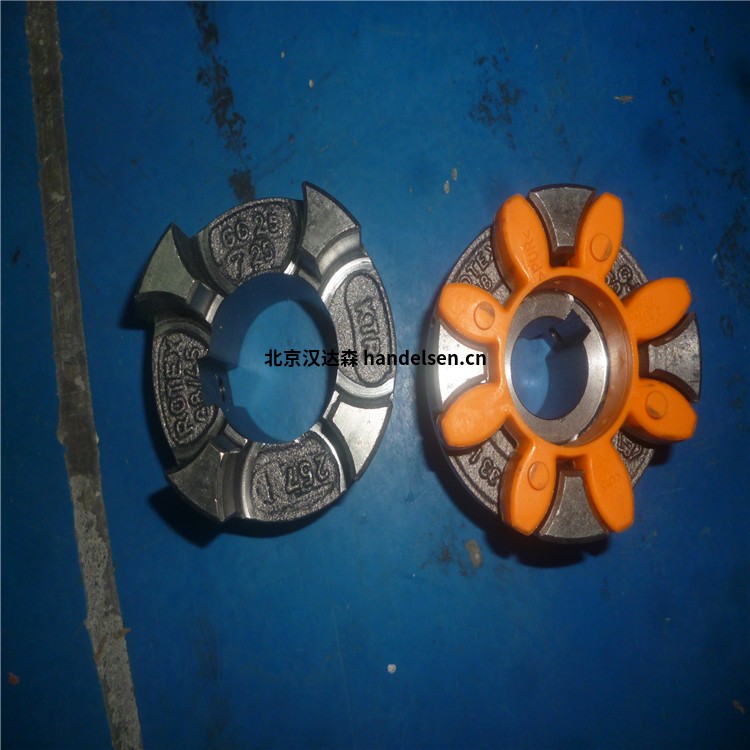

ROTEX梅花彈性聯軸器 梅花彈性聯軸器，特點：一般彈性聯軸器中間的彈性休承受彎曲力和壓力，易磨報，而ROTEX®聯軸器的彈性體僅受壓力，因而能承受更大的負荷。彈性體在承載和高轉速時有變形，因此安裝時應為其變形預留足夠的空間（見受力變形圖）。
所有規格的ROTEX®聯軸器最大扭轉角均能達到5“。既可水平安裝，也可立式安裝。
產品特點
一般彈性聯軸器中間的彈性休承受彎曲力和壓力，易磨報，而ROTEX®聯軸器的彈性體僅受壓力，因而能承受更大的負荷。彈性體在承載和高轉速時有變形，因此安裝時應為其變形預留足夠的空間（見受力變形圖）。
所有規格的ROTEX®聯軸器最大扭轉角均能達到5“。既可水平安裝，也可立式安裝。
產品結構
ROTEX®聯軸器是扭向彈性聯軸器，有失效保護功能，能有效地阻尼和減少運行過程中所產生的振動和沖擊。兩個軸套的爪形齒在圓周方向上相互錯開半個齒距，在其間隙裝入一個漸開線梅花形彈性體。
當軸在安裝時出現偏差，彈性體的鼓形齒避免了應力集中。ROTEX®聯軸器能有效糾正軸向、徑向和角向的安裝偏差。
防爆性能
ROTEX®軸器非常適合應用在有防爆要求的場合。這種聯軸器已根據歐洲安全標準94/9/EC(ATEX95）申請了防爆證書，防爆種類為2G/2D，能在危險區域?yàn)?,2,21和22的傳動中使用。相關資料請參閱網站www.ktr.com。
ROTEX®聯軸器可提供DHV、BUREAU VERITAS或ABS認證的ATEX防爆標識。
產品功能
· 靈活，減震
· 軸向插件，易于組裝
· 故障安全
· 扭矩高達35,000 Nm
· 免維護，易于檢查
· 蜘蛛標準材質：T-PUR ®
ROTEX ? GS無齒隙伺服聯軸器
產品功能
無間隙，減振顎式聯軸器
軸向插件
免維護
電隔離
故障安全
扭矩從0.2到5,850 Nm
環境溫度可在-50°C至+ 150°C之間（取決于蜘蛛）
用于機床，自動化，動力傳動，醫療技術，包裝技術的聯軸器
ROTEX ? GS是一個三部分的耦合，無反沖預應力下。不同的輪轂設計和不同的肖氏硬度為自動化工程中的每個應用提供了最佳耦合。盡管它具有減振特性，但它具有扭轉剛性，因此即使使用高動態伺服驅動器也無需做出任何精確的讓步。ROTEX GS與模塊化系統配合使用; 可提供多種不同的輪轂設計，可在一個聯軸器尺寸內組合。
性能
除了聯接器的顎式幾何集線器的零間隙的ROTEX的?GS主要是由于ROTEX的幾何? GS蜘蛛。它們的設計使得支架的凸齒在預應力下接觸聯接轂的凹形爪。與直齒結合，這導致小的表面壓力和增加的聯接系統的剛度。
蜘蛛
GS系列的柔性蜘蛛有五種不同的肖氏硬度。不同種類的肖氏硬度的允許調節ROTEX ?容易GS到的應用程序的各個條件對于扭轉剛度和振動特性。
柔性齒由內徑上的腹板徑向支撐。以這種方式，防止了由重加速或高速引起的變形。
聯軸器的允許環境溫度取決于星形輪的肖氏硬度。
KTR其余型號示例:
KTR ROTEX55-98ShA
KTR R 24.28-B-17
KTR ROTEX42-98ShA
KTR PK550
KTR PK400
KTR COUPLINGGS24 98SHA-GS
KTR COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2
KTR ROTEX19
KTR ROTEX 24 ST 92SHA 1-DIA24/1-DIA28
KTR ROTEX90 98SHA
KTR ROTEX28
KTR ROTEX-42GG25 12NR
KTR ROTEX 75 ST 95SHA
KTR ROTEX 90 ST 95SHA
KTR ROTEX 65 ST 95SHA
KTR ROTEX 42 ST 98SHA
KTR ROTEX 48 ST 98SHA
KTR ROTEX 42 ST 98SHA
KTR R 75 SPIDER 95SHA
KTR R 90 SPIDER 95SHA
KTR R 65 SPIDER 95SHA
KTR R 48 SPIDER 95SHA
KTR ROTEX-19。
KTR ROTEX-65..
KTR ROTEX38
KTR ROTEX24
KTR BOWEX
KTR GEAREX
KTR BOWEX
KTR BOWEX ELASTIC
KTR MONOLASTIC
KTR REVOLEX KX
KTR TOOLFLEX
KTR BoWex 28 AS
KTR BoWex 32 AS
德國KTR ROTEX19梅花彈性聯軸器 可靠和先進的動力傳遞技術
