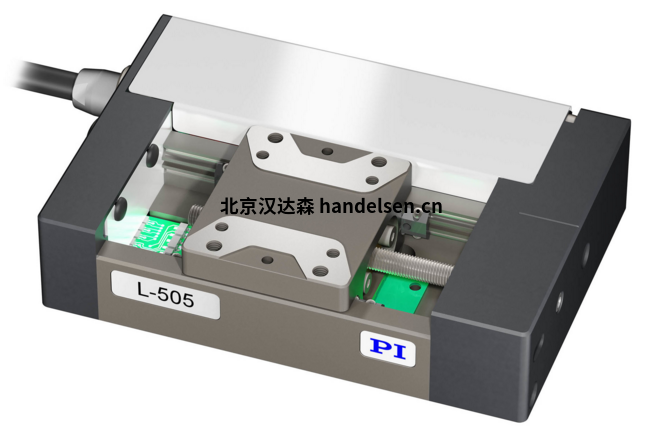

德國PI L-505面向精密自動化的小型線性平臺



PI (Physik Instrumente)的L-505系列全新線性平臺在緊湊的安裝空間中提供了高精度和高負載能力。這為實現工業環境中的定位任務帶來了全新的可能性。



在醫療技術、生物醫學工程中，或者在激光和光子學行業中對準組件時，在微裝配中，甚至在工業自動化中操縱零件時，不僅可以非常準確地工作，而且還適用于較高負載，同時僅需要較小安裝空間的定位系統始終受到追捧。



憑借L-505系列，PI目前在其產品組合中擁有了可加載至30牛并提供兩種節省空間的尺寸的緊湊型線性平臺：帶有直接固定驅動裝置的36毫米窄長版本和帶有折疊式動力傳動系統的60毫米寬短版本。



這些緊湊的線性平臺配備直流電機或步進電機，并帶或不帶減速齒輪：滾珠絲杠可確保無減速齒輪的折疊式直流版本在更高的速度下實現優化的連續運行。此外，避免了游動和粘滑效應。帶減速齒輪的版本適用于高負載和低速度的應用。



由于該系列的預加載四排滾珠導軌的導軌直接切入基體和運動平臺中，因此可實現高負載能力和高剛度，同時提供平穩而均勻的運行。



L-505系列的線性平臺的工作行程為13或26毫米，速度高達15毫米/秒，雙向重復精度可達+-0.15微米。參考和限位開關設計為霍爾傳感器。直流版本標配增量光學線性編碼器，而步進電機版本則可選配。線性編碼器直接在平臺上測量位置；因此，非線性效應、機械游隙或彈性變形不會對位置測量造成任何影響。



如果需要，可以輕松地將線性平臺與XY或XYZ堆疊組合起來。



訂購信息

L-505.011200 緊湊型線性平臺，36毫米寬度，13毫米行程，30牛負載容量, 步進電機，0.5米電纜長度



L-505.011200F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 步進電機，0.5米電纜長度



L-505.011212 緊湊型線性平臺，36毫米寬度，13毫米行程，30牛負載容量, 步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度



L-505.011212F 緊湊型線性平臺，60毫米寬度，折疊型動力傳動系統，13毫米行程，30牛負載容量, 步進電機, 帶A/B正交信號傳輸?shù)木€性編碼器，0.5米電纜長度



L-505.013212 緊湊型線性平臺，36毫米寬度，13毫米行程，30牛負載容量, 直流電機, 帶A/B正交信號
