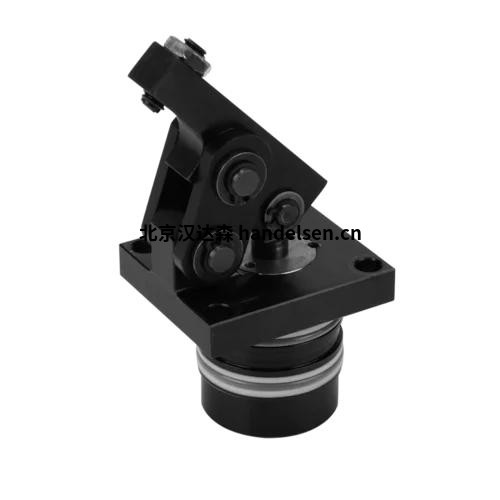

Roemheld B1.8251系列鉸鏈夾 長夾緊桿可適應工件

B 1.8251系列鉸鏈夾是一種低成本的液壓夾緊元件，具有多種安裝和連接可能性。如果夾緊桿縮回，則可以實現夾具的裝載和卸載。

工件中比夾緊桿稍寬的夾緊凹槽足以作為夾緊表面。特殊的運動學使得夾緊工件幾乎沒有側向載荷，而工件對變形非常敏感。

當對元件加壓時，活塞向上移動并將鉸鏈上的夾緊桿向前旋轉，同時向下旋轉到工件上?；钊ζx 180°，可用作夾緊力，幾乎不會損失效率。

如果夾緊面的水平面恰好位于夾緊范圍的中心，則不會向工件引入側向載荷。

主體可凹進固定裝置中直至法蘭。另外，中間板也可用于高度調節。所有版本都可選配加長活塞桿以及感應或氣動位置監控。

優點

● 結構緊湊

● 主體部分凹陷

● 可通過管螺紋或鉆孔通道供油

● 夾具裝卸無障礙

● 夾緊桿可旋轉至小凹槽

● 夾緊時無側向負荷

● 長夾緊桿可適應工件

● 杠桿機構易于清潔

● 標準金屬刮邊

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

● 標準 FKM 密封件

● 可選擇感應或氣動控制夾緊位置和夾緊范圍

B 1.8251編號1825110技術參數

最大工作壓力 [bar]：250

密封件：FKM

夾緊行程 [mm]：4

最大工作壓力夾緊力 [kN]：3.8

壓力范圍：高壓
