ZES ZImmer WCT系列測量互感器 最大振幅誤差為 0.25%

精密功率計需要精密電流傳感器 - 為電力電子應用提供寬帶和高電流性能。為此，ZES ZIMMER 開發和制造了電流互感器系列 WCT – WCT100（高達 100A）、WCT1000（高達 1000A），其突出特點是頻率范圍為 30Hz 至 1MHz。

通常，標準 CT 和鉗位器只有幾 kHz 帶寬。對于沒有任何轉換速率限制但同時具有高帶寬和較小相移的精確高電流傳感器來說，市場確實存在差距。

ZES ZIMMER 的新型 WCT100 保證了 30Hz 至 100kHz 范圍內最大 0.25% 的振幅誤差（100kHz 至 1MHz 范圍內誤差小于 2%）。從 30Hz 到 100kHz，最大振幅誤差為 0.25%（從 100kHz 到 1MHz，誤差小于 2%）。對于精密功率測量而言，其 0.3° 的低相位誤差至關重要。

WCT 采用無源設計，因此無需輔助電源，從而提高了可靠性。

WCT 針對 ZES ZIMMER 功率計 LMG500 進行了優化，特別是針對其 IHF 輸入。其測量輸入的低阻抗和總阻抗可獲得最佳精度。

型號

WCT100

WCT1000

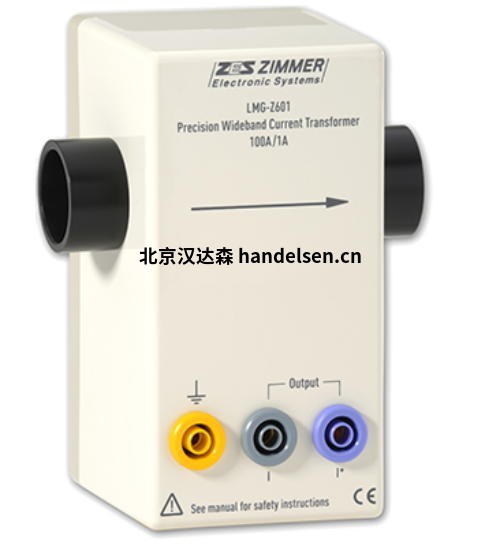

WCT100技術參數

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

標稱輸入電流：100A

測量范圍：250A

變壓比：100A:1A

溫度范圍：-10 —+70°C

通孔直徑：23 毫米

重量：350 克

尺寸：120 mm x 95 mm x 65 mm

訂購號：LMG-Z601
