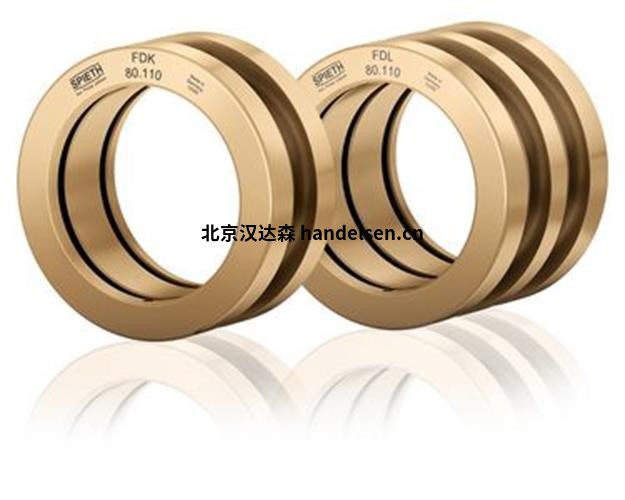

Spieth FDK/FDL系列導向套 精確、可調節間隙的圓形導軌

FDK/FDL系列導向套使用軸配合 g5 的連接部件進行游隙調整。精確、可調節間隙的圓形導軌。價格便宜并且可以立即安裝?；瑒幽Σ僚c盡可能最小的導軌間隙相結合。裝配過程中可調節。連接部件易于制造。高緩沖。組裝和拆卸簡單、快速。

通過技術來提高競爭力——這一戰略需要在功率密度、效率和精度方面實現經濟增長。導向襯套構成了這一點的基礎。

價格低廉、可立即安裝的導向和夾緊襯套。

由于現有的接頭間隙，即使尺寸較大，也能輕松組裝。

可以針對每種操作條件對關節間隙進行最佳調整。

夾緊套筒和外殼之間的金屬支撐可實現高徑向剛度。

高阻尼是滑動導軌的典型特征。

套筒/立柱的精確中心間隙限制和夾緊。

應用領域

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

在機械和設備工程中，當滑動引導的優點（例如）無法滿足要求時，Spieth 的圓形直線導軌元件是首要選擇。B. 應使用高阻尼并要求最小的導軌間隙 - 例如在導軌架、圓形滑動導軌、尾座套筒、壓力機滑枕等上。除了線性運動外，還可以同時進行旋轉運動。然而，出于潤滑原因，不能允許純粹的旋轉運動（滑動軸承）。如果潤滑劑供應經過相應設計，高加速度值不是問題。

型號

FDK 20.37

FDL 20.37

FDK 25.42

FDL 25.42

FDK 30.47

FDL 30.47
