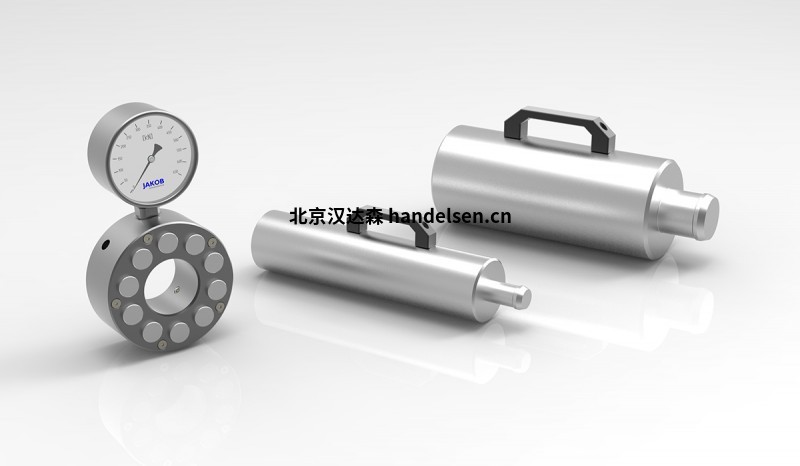

JAKOB HMD 系列液壓力傳感器用于測量軸向壓力

HMD系列液壓力傳感器是用于測量軸向壓力的中等精度的精密測量儀器。壓力通過活塞和液壓壓力介質模擬地傳遞到kN指示尺度的壓力表。測量系統是獨立的，無需外來或額外的能量。因此，在整個機械工程的許多應用中靜力和動態力可以以簡單和低成本的方式安全地被捕獲。

力傳感器是基于多活塞系統設計的。壓力通過多個氣缸傳遞。將活塞輸送到壓力介質上。在環形HMDR系列中，活塞是同心有序。這種創新原理允許在任何幾何形狀的力傳感器的實現ration。浮動活塞支架在很大程度上補償平面和角度誤差。高橫向力是特殊活塞密封確保了壓力介質的密封性和持久性。

產品型號

HMD 300-R

HMD 600-R

HMD 300-R 技術參數

測量范圍：0-300KN

比例分配：10KN

測量精度：1.6%

重量：3.5kg

溫度范圍：-10 — +60℃

保護類型：IP65

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

最大活塞軸距：1mm

設計特點：

• 自給自足的系統 – 無需外部能源

• 回火鋼 – 防腐蝕

• 多活塞系統 – 角度誤差補償

軸向壓力力

通過壓力活塞類似地傳遞到帶有 kN 顯示刻度的壓力表。測量系統是自給自足的，不需要外部或額外的能源。這意味著在整個機械工程的眾多應用中，可以以簡單且廉價的方式。
