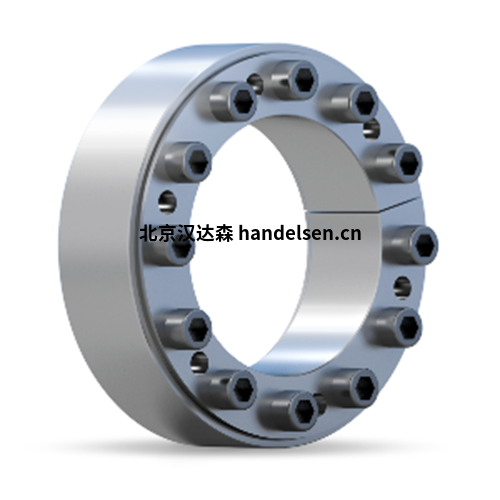

Stuwe IS 系列內部鎖定裝置 通過預定心提高同心度

所有類型的輪轂都可以通過內部鎖定單元組裝在常規軸上。在此過程中，每種類型都具有以下優點：自定心、自鎖錐角以及通過預定心改進的真正同心運行。

內部鎖定單元是軸毅連接的示例。它們實現了軸和毅孔之間的無摩擦和無沖擊的連接。由于鎖緊單元從內部夾緊，輪毅外部的外部組件不會占用額外的安裝空間，因此可以采用超薄設計。因此，每種類型都具有以下優點:它具有自鎖錐角、自定心，從而通過預定心提高同心度。

型號參數范圍

IS1：軸直徑 20 - 500 mm；傳遞扭矩 0.3 - 880 kNm；安裝空間小、擰緊時輪轂移動

ISN1：軸直徑 20 - 500 mm；傳遞扭矩 0.3 - 723 kNm ；軸向固定、擰緊時輪轂不會移動

IS2：軸直徑 70 - 600 mm、傳遞扭矩 7.3 - 1258.5 kNm 、對于高扭矩；擰緊時輪毅不會滑動

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

IS3：軸直徑 45 - 600 mm、傳遞扭矩 3.1 - 1458.6 kNm、對于高扭矩；擰緊時輪毅不會滑動

IS4：軸直徑 70 - 600 mm、傳遞扭矩 0.9 - 1266 kNm、可實現最高扭矩、擰緊時輪轂不會移動

IS4.1：軸直徑100 - 600 mm 、傳遞扭矩 11 - 903 kNm、減少接觸壓力、特別適用于傳送帶滾筒、擰緊時輪轂不會移動
