STUWE收縮盤在攪拌和混合設備的應用

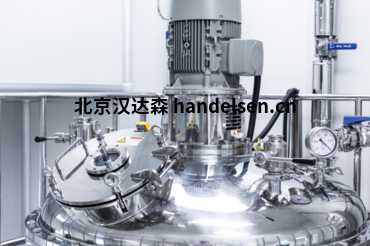

攪拌和混合是化工設備和食品工業等重要的工藝步驟。STÜWE® HSD 收縮盤為攪拌軸和齒輪（發動機）提供簡單的機械外部張緊。Stüwe® 為腐蝕性環境提供不銹鋼、鍍鋅和鍍鎳收縮盤。

好處

STÜWE® 摩擦連接可以輕松且無損

安裝和拆卸 - 不同于熱連接或摩擦連接

以其他方式加入。 軸和軸之間的間隙配合

集線器以及集線器與“STÜWE® 盤”之間的安裝方便

和去除。 全球知名企業贊賞

我們產品的好處。



輪轂材質

鋼、鑄鋼或球墨鑄鐵

屈服強度至少為鐵

360 N/mm² 可用作輪轂

材料。 在額外必須傳遞彎曲的組件上

力矩（旋轉彎曲）輪轂

應該是熱處理過的鋼，比如42CrMo4，優質鑄鋼或球墨鑄鐵。

灰鑄鐵可用于彎曲可忽略不計的組件時刻發生。

輪轂壁厚必須在這種情況下大于通常選擇。



材料

提供所有摩擦連接

在 42CrMo4 作為標準。 我們的

產品也可用在 1.4122 和 1.4462。 它必須，

但是，在這些情況下要注意

可以傳遞其他扭矩。 視材料而定

每種情況下的組合，檢查

可能需要由我們制作設計部門。



表面質量

表面粗糙度（Rt）

軸和輪轂應低于

16 μm（車床車削

  足夠了）。

潤滑劑錐形表面涂有油脂二硫化鉬  潤滑劑（組合

粘合涂層和糊劑）。 一種。

選擇市售的潤滑劑（摩擦系數 µ ≈0.04) 列于表 1。螺栓采用 com 潤滑

市售螺栓潤滑劑(μ = 0.1)。

緊固螺栓

所有單元均配備市售六角螺栓

DIN EN ISO 4014/4017，等級 10.9

或 12.9。 更準確的規格

可以在每個圖表中找到套筒頭帽

符合 DIN EN 的螺釘可以使用或訂購 ISO 4762。

額外的高強度墊圈從緊固螺栓尺寸開始使用M16 向上。



STUWE部分伸縮盤型號介紹

HSD 24 - 20

HSD 29 - 20

HSD 35 - 20

HSD 40 - 20

HSD 46 - 20

HSD 51 - 20

HSD 56 - 20

HSD 66 - 20

HSD 590 - 22

HSD 620 - 22

HSD 660 - 22



以上就是STUWE收縮盤在攪拌和混合設備的應用介紹
