Duesen-Schlick應用于化學工業領域型號示例

橢圓平面射流

SCHLICK ABC技術旨在抵消產品堆積（胡須），旨在為您的涂料系統提供最大的操作可靠性。

連續使用時，通量范圍為1-180 g / min，ABC系列還提供了從實驗室到生產的完美升級。

SCHLICK防胡須技術-

為最佳縮放和縮小提供保證

得益于SCHLICK防胡須蓋（ABC），產品不會堆積

完美的放大和縮小以實現完美的生產流程

最佳均勻且可重現的噴涂結果

僅具有七個獨立零件的GMP設計+ EPDM O形圈（取決于型號）

標配清潔針，可選配回水

最簡單的清潔和維護：手工組裝/拆卸

符合FDA的材料：1.4404（AISI 316L），表面質量：Ra <0.8

從最小的批量開始



專利SCHLICK防刮須-TECHNIK ® 提供在涂料體系中最大的操作可靠性。由于其創新的圓形形狀，所謂的``抗胡須帽''（ABC）大大減少了空氣帽和噴嘴開口區域的湍流。連續使用時，特別開發的ABC系列覆蓋量為1-180 g / min（涂層）。這項技術是在SCHLICK測試中心設計的，可為8.5“至24”的感光鼓尺寸提供可重復的結果。

從最小的批量開始



專利SCHLICK防刮須-TECHNIK ® 提供在涂料體系中最大的操作可靠性。由于其創新的圓形形狀，所謂的``抗胡須帽''（ABC）大大減少了空氣帽和噴嘴開口區域的湍流。連續使用時，特別開發的ABC系列覆蓋量為1-180 g / min（涂層）。這項技術是在SCHLICK測試中心設計的，可為8.5“至24”的感光鼓尺寸提供可重復的結果。







完美噴涂而無須



以此方式在很大程度上防止了沉積，結塊，“胡須形成”或噴嘴嘴的堵塞。這意味著幾乎不會因噴嘴的清潔工作而中斷涂裝過程。SCHLICK ABC-Spray具有非常均勻的液體分布，同時具有非常精細，均勻且可重現的液滴尺寸分布。





常規平面噴嘴



空氣帽帶有“角”

典型產品結構（胡須）

風管堵塞

噴涂模式受損



Schlick ABC噴嘴



ABC技術無“牛角”

沒有產品堆積，只有薄涂層

無風管

最佳噴型

流動模式的比較顯示，比起傳統的扁平噴射帽，四處流動的灰塵顆粒（此處以霧的形式模擬）更有效地遠離防胡須帽。

標準平噴帽

Schlick防胡須帽（ABC）



ABC噴霧：實驗室和生產中的完美滴劑

理想的ABC噴霧劑具有非常均勻的橢圓形。這是通過在壓力-霧化空氣（AA =霧化空氣）和成形空氣（PA =圖案空氣）的壓力之間取得平衡來實現的。

距噴嘴開口200 mm處可能的噴霧的不同形式及其特性。

無需使用成型空氣即可產生圓形射流

極端的平面射流是由于成型空氣的比例過高造成的

理想的ABC噴霧源于霧化和形成空氣的平衡

以合適的壓力達到理想的噴涂效果

霧化和形成空氣的最佳壓力取決于液體量，密度，粘度和固體含量的參數：

它們必須適合各自的應用。

完美噴涂而無須

以此方式在很大程度上防止了沉積，結塊，“胡須形成”或噴嘴嘴的堵塞。這意味著幾乎不會因噴嘴的清潔工作而中斷涂裝過程。SCHLICK ABC-Spray具有非常均勻的液體分布，同時具有非常精細，均勻且可重現的液滴尺寸分布。

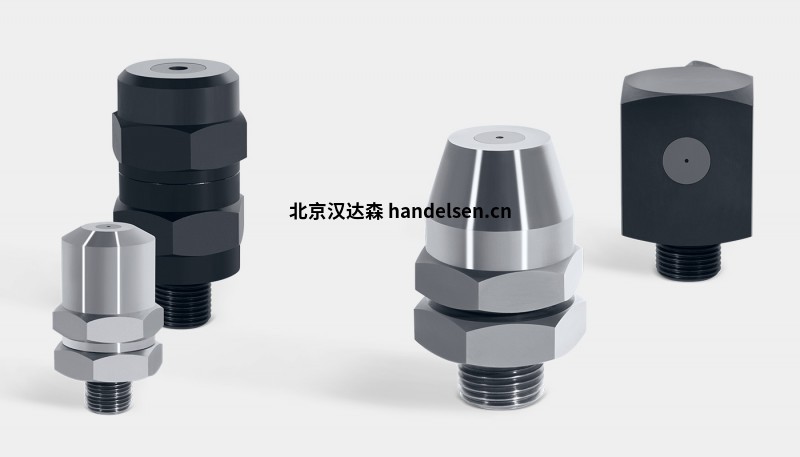

 Duesen-Schlick應用于化學工業領域型號示例

三組分噴嘴和四組分噴嘴946，0/56

圓形全錐



壓力噴嘴-100-200

圓形空心錐



壓力噴嘴-118、202、432

圓形空心錐，硬質金屬



壓力噴嘴-121-123

圓形空心錐



壓力噴嘴-400-401

圓形空心錐



壓力噴嘴-551-565

圓形/方形全錐



壓力噴嘴-586

圓形空心錐



壓力噴嘴-629

光滑的射流



壓力噴嘴-630、555

圓形全錐



壓力噴嘴-650-655，700

平面射流



壓力噴嘴-770-772

圓形空心錐，混合噴嘴



壓力噴嘴-803-804

適應霧化，混合噴嘴



噴嘴頭-60-65

個性化設計



噴嘴頭-77

個性化設計



一件式噴嘴頭

個性化設計



彈簧式壓力噴嘴

圓形空心錐



工業噴霧裝置

噴霧單元二物質



工業噴霧裝置

噴涂單位壓力



工業噴霧裝置

媒體連接器



工業噴霧裝置

工業PCA



多部分噴嘴頭

個性化設計



多噴

壓力和二物質噴嘴



PCA 930 ABC

橢圓平面射流



制藥噴霧裝置

噴霧裝置



制藥噴霧裝置

媒體連接器



制藥噴霧裝置

制藥噴嘴



管道清潔噴嘴

多重封閉射線



自動旋轉噴頭

幾條平滑的光線



兩種物質-0 / 2-0 / 9

外部混合-全圓錐



兩種物質-0/41 S3 / 0/51 S3

平面射流-橢圓形平面射流



兩種物質-0 / 64-0 / 60

內部混合-全圓錐



兩種物質-822-854

外部混合-全圓錐



兩種材質-930經典系列

平面射流-橢圓形平面射流



兩物質-937

外部混合-圓形全錐



兩物-938、848、0 / 28、0 / 48

外部混合-全錐，蘑菇頭



兩物質-940

外部混合-全圓錐



兩種物質-950/951

外部混合-全圓錐



兩物質-970

外部混合-全圓錐
以上就是Duesen-Schlick應用于化學工業領域型號示例介紹
