Fey Lamellenringe單層密封圈FK 3 AS



用于鉆孔

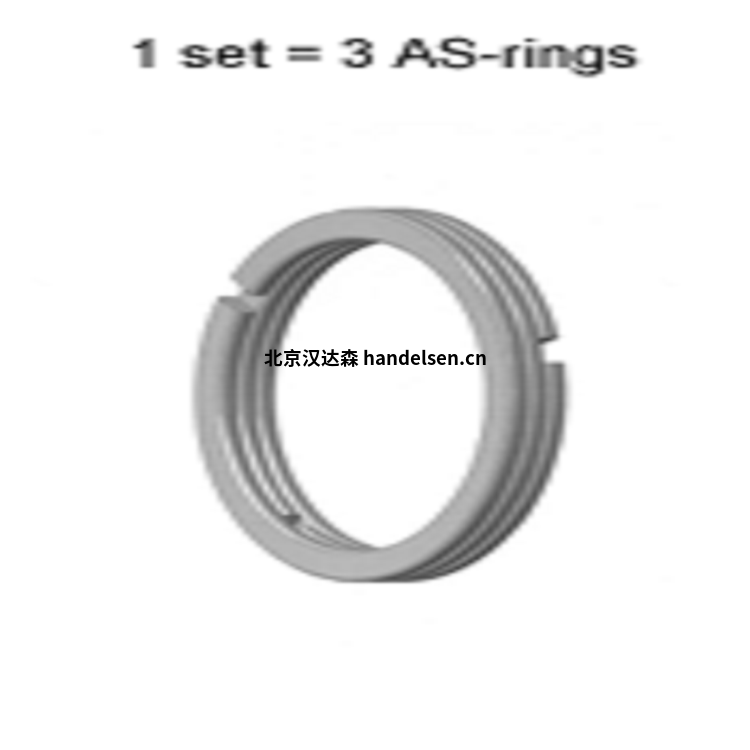

應用 "FK3 AS" 外夾緊單環（3 個環 = 1 套）

單纏繞層狀密封圈“FK3 AS”用作滾動軸承和滑動軸承的潤滑脂密封，如果潤滑，它們可以防止灰塵進入和環境濕氣。組合環組“FK3 ASK”（槽底直徑的附加密封）由于增加了迷宮效應而優化了密封效果。

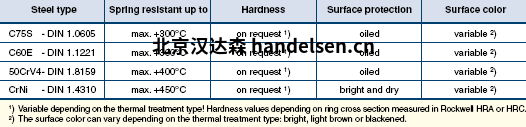

“FK3 AS”或“FK3 ASK”組件通常優于“FK3 IS”或“FK3 ISK”組件，因為它們更容易安裝到凹槽中。根據應用或技術要求，環架可由鋼、鑄鐵、輕合金或塑料制成。



Fey Lamellenringe單層密封圈FK 3 AS介紹1，2，3，4



軸向和/或徑向游隙3) :

如果在圓環區域出現游隙，則凹槽寬度“A”必須加寬兩倍游隙。如果出現徑向游隙，則槽底直徑“D2”必須減少徑向游隙。如果不遵守，則會損壞環和周圍的組件。建議使用全槽寬公差，特別是在熱膨脹的情況下。





安裝信息：完整的安裝示例



訂單信息4) :

對于所有查詢和/或訂單，環直徑信息必須與外殼或孔徑尺寸“D1”相匹配。

這些環可以單獨訂購或成套訂購（1 套 = 3 個 AS 環）。



運行和安裝測試：

在開始標準生產我們的層狀環之前，必須在每種情況下在運行條件下進行運行和安裝測試，以確定是否可以達到所需的密封效果。
