bieri WVM-6I型方向提升閥



座閥WVM-6i

2），WVM-6I型方向提升閥

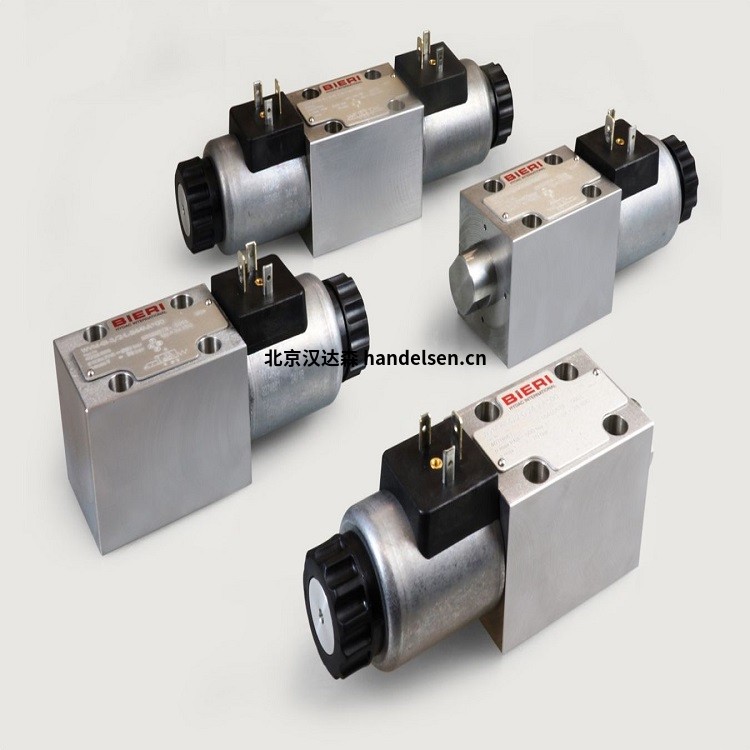

WVM-6I型方向提升閥

BIERI系列WVM-6I由直接電磁操作的無泄漏座閥組成，適用于高占空比。主要組件的模塊化原理允許使用各種電路符號：2 / 2、3 / 2、3 / 3、4 / 2、4 / 3和4/4路功能，具有正向和反向功能。也有負重疊。因此，這些閥是滑閥的優越且節省空間的替代產品，后者可能需要額外的無泄漏截止閥。



運營壓力 高達500巴

最高 流量 25升/分鐘

移植 NG 6份 DIN 24340 / ISO 4401 / CETOP RP 121 H





特征                            優點

錐形/閥座組件的專利內聯裝置 無泄漏（雙密封）

閥錐的壓力補償設計，高磁力和強大的復位彈簧 安全，快速的切換，在打開換檔位置雙向流動，在關閉位置雙重密封，無泄漏密封

硬化的閥座元件（圓錐和閥座） 使用壽命長且可靠性高

鍍鋅鎳線圈，閥體由耐腐蝕熱處理鋼制成 電磁線圈的任意位置，無需打開壓力密閉空間即可更換線圈

止回閥和節流孔可以集成 高耐腐蝕性

板裝式閥門，其樣式符合ISO 4401-03 360°可旋轉和可更換插入式線圈





應用領域

氣缸和電動機的控制是

滑閥的替代方案，是節省空間的替代選擇，而滑閥需要

附加的無泄漏截止閥

夾緊技術和夾具制造

機床-輔助功能

成型技術-夾緊

小壓力機

起重和運輸系統

液壓工具

測試臺和系統

施工

回收利用

被動和/或主動邏輯閥的閥座式先導控制

節能電路

蓄電池充電電路





設計

專利功能原理

硬化和特殊研磨的閥錐的壓力補償設計

強勁的回彈力

隱藏的手動優先

止回閥和節流孔可以集成

提供2 / 2、3 / 2、3 / 3、3 / 4、4 / 2、4 / 3或4/4閥

板裝式閥門，其樣式符合ISO 4401-03

在不打開壓力密閉空間的情況下更換線圈（插入式線圈）

集成止回閥和孔





技術數據

液壓油 符合DIN 51524的礦物油

流體溫度范圍 -20至80°C

環境溫度范圍 -20至50°C

粘度范圍 5 bis 400平方毫米/秒

移植 NG 6符合DIN 24340 / ISO 4401 / CETOP RP 121 H

最高 工作壓力接口P，A，B 500巴

最高 工作壓力接口T 70 bar（WMV-6I-3 / 2-C = 500 bar）

最高 流量 25升/分鐘

過濾（推薦） 根據NAS 1638，等級為6。ISO / DIN 4406克拉斯17/15/12

占空比ED 100％

電磁電壓（標稱功率） 24 VDC（30瓦）

公差 +/- 10％

切換時間 40 – 110毫秒

防護等級 IP 65符合EN 60529 / DIN 40050（或根據線圈選擇）

重量 1.7公斤（1卷），2.2公斤（2卷）

材料/表面處理 閥體：耐腐蝕鋼

電磁線圈：鍍鋅鎳（1000小時鹽霧測試）
