LTN滑環在信號傳輸中的應用實例



在紐倫堡工業自動化展（SPS IPC Drives）LTN展位上，滑環的性能得到了明顯的證明。通過滑環實時將4K攝像機（Sony FCB-ER8300）的圖像信號傳輸?shù)?K監視器（Panasonic TX40CXW704），這里使用HDMI 4K接口板（iShot Xblock）將相機的原始數據轉換為HDMI。對于滑環，這意味著四條加屏蔽的高頻HF電纜和另外六條HDMI電纜的信號線，須全部無故障地傳輸信號。除了多傳輸通道之外，滑環還必須盡可能小，以便可將它們安裝到到空間很小的旋轉單元中。



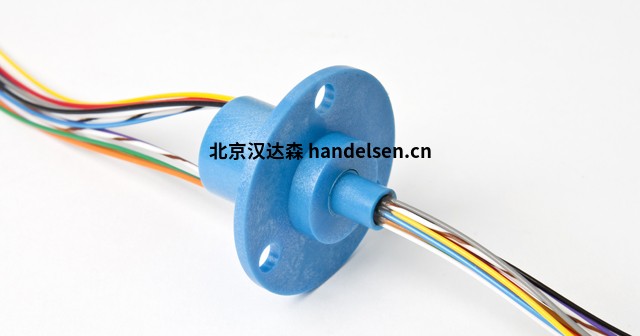

屬于SC020系列的LTN滑環提供了最佳解決方案。它的外徑只有20毫米。甚至標準版也可以有多達36個信號通道。旋轉單元可用于監視攝像機的攝像平臺，包含攝像頭和接口板。監控?cái)z像機可以連續旋轉，SC020滑環被安裝在監控?cái)z像機的機械中心。由于采用開放設計，所有部件（特別是相機和滑環之間的電纜連接）都清晰可見。HDMI電纜的數字信號根據高頻技術的原理，連接在滑環內部。通過HDMI電纜的傳輸路徑約為3米。使用SC020可以以30 Hz的圖像刷新率，傳輸4K（或UHD）圖像數據。這個應用是展會的“亮點”并且已經可向客戶提供量產產品。

現場總線，部分基于SMPTE ST 2082-1??0的12G-SDI，快速以太網（通過100BaseT CAT5e和Cat6認證），千兆以太網（通過1000BaseT CAT5e認證），10G以太網（通過10G-BaseT CAT5e認證），外部 直徑：最大 20毫米/ 22毫米，內徑：最大 3毫米



應用示例：進入系統，機艙注意系統，排水檢查，計量系統，包裝機，機器人，支撐臂燈，監控?cái)z像頭，視頻系統/ CCTV
